$3,50 DIY TV-B-Gone Micro (9 / 20 paso)

Paso 9: Añadir el Transistor

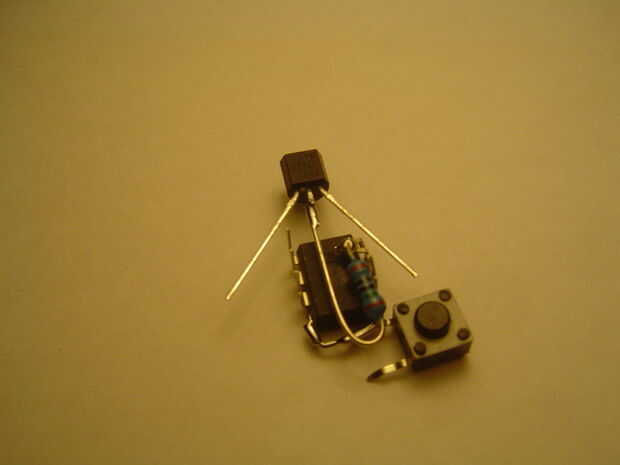

Doblar las dos patas exteriores del transistor hacia fuera y corte el centro (la base) de corto, como se muestra. También cortar el cable de la resistencia de corta, demasiado. Oriente el transistor como se muestra en la imagen (cara plana hacia arriba) y la base de la soldadura al cable de la resistencia.

El transistor permite el microcontrolador, que puede fuente sólo 10 ma por pin, para conducir estos LEDs, que pueden dibujar hasta 100 ma. Cuando una corriente pasa a través de la base, permite poder fluya a través de los LEDs (en el colector) a la tierra (el emisor) en este circuito.
