$3,50 DIY TV-B-Gone Micro (11 / 20 paso)

Paso 11: Añadir el resonador

Si usted decidió no usar un resonador cuando estaban programando, puede saltarse este paso y deje desconectado los pines 2 y 3.

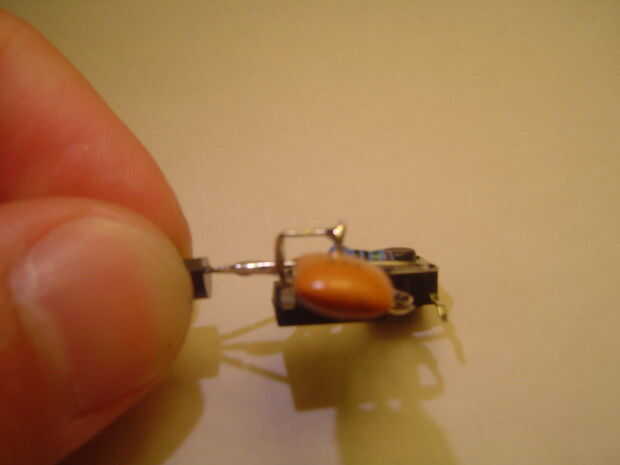

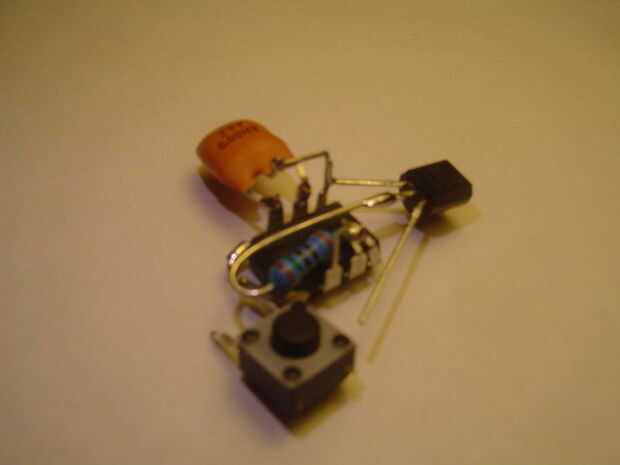

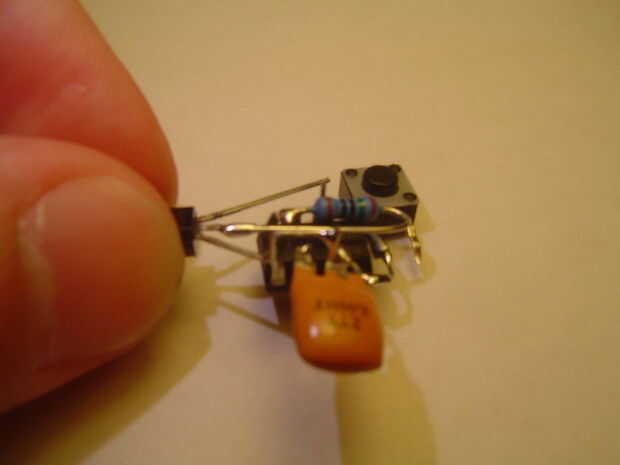

Doblar las dos clavijas exteriores del resonador hacia adentro y hacia arriba el pasador interno. Soldar las los dos exteriores a los pines 2 y 3 del microcontrolador. Inclinarse el cable sobrante del emisor del transistor y soldar al pin central del resonador para conectar a tierra.
