Paso 2: Montaje y soldadura de los módulos - 1

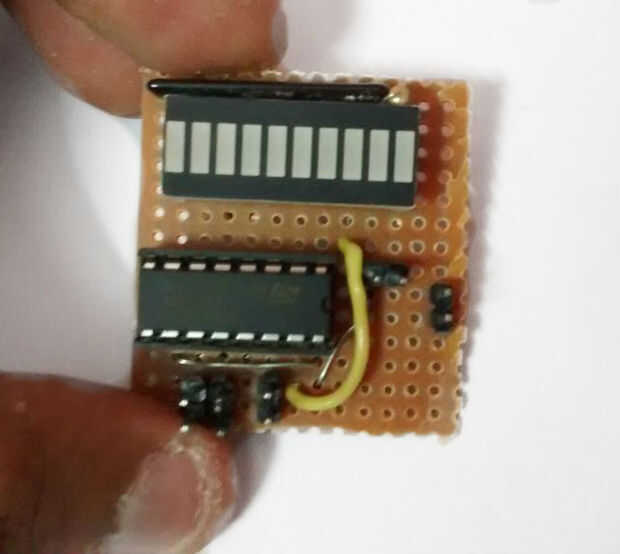

Como he mencionado anteriormente que este Instructable cuenta con un método diferente de Asamblea, utilizo un tutorial de soldado paso a paso. Espero tan útil como simplemente el circuito y hacerlo por su cuenta, en el futuro voy a intentar hacer un PCB grabado que la soldadura se puede hacer aún más fácil. La primera imagen muestra el módulo terminado.
De todos modos el módulo producido será un cuadrado de 4 x 3 cm y más módulos pueden ser encadenadas tipo Margarita y las entradas se pueden aumentar según el requisito. Que permite comenzar con la Asamblea!!!!!!
Paso 1:

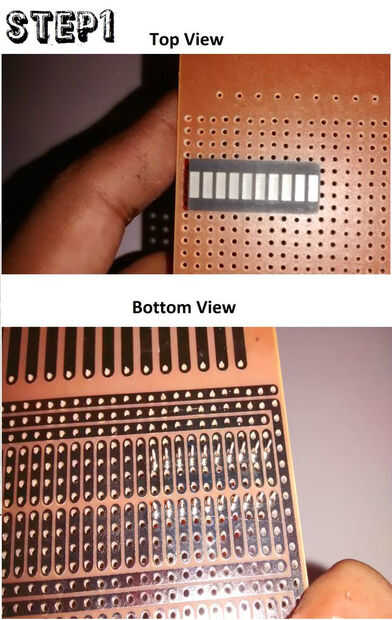

El primer paso es insertar el gráfico de barras LED como se muestra en el diagrama y la soldadura de las conexiones.
Nota 1:

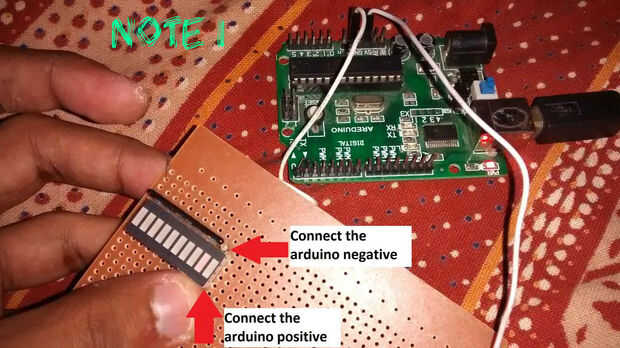

Por favor tenga en cuenta que el gráfico de barras led posición debe medirse con una fuente de alimentación, por lo que se está insertado correctamente. 5V de arduino será suficiente pero no se conectan por mucho tiempo o se corta el LED. El diagrama llamado Note1 me muestra comprobar el módulo. Ignore las resistencias en la imagen y solo conectarlo directamente.
Paso 2:

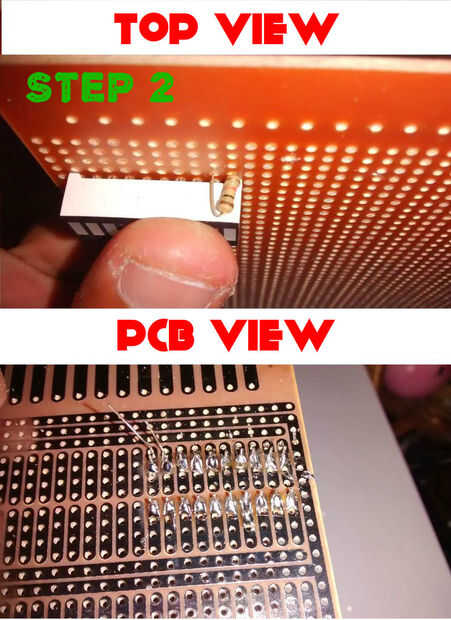

Después de comprobar, añadir una resistencia de 1 k como se muestra en el diagrama. La necesidad de este resistor es proporciona la resistencia para el LED final. Esto es seguido por la matriz de resistencia 4 k 7 que está conectado a la tierra. Consulte el diagrama de la posición de la resistencia. Han demostrado un 10k en el diagrama, pero ignore eso.
Nota 2:

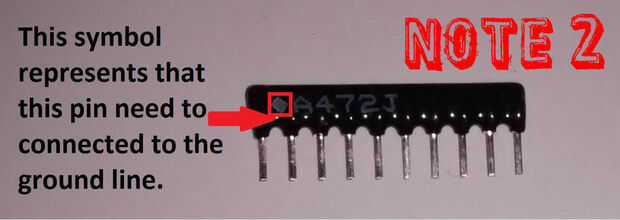

Esta nota es muy importante porque el conector de tierra de matriz de resistencia (♢) debe estar correctamente conectado a la tierra carril solamente entonces voluntad el LED se encienda. Esto es crucial ya que el LED será débil si se invierte la matriz.
Paso 3:

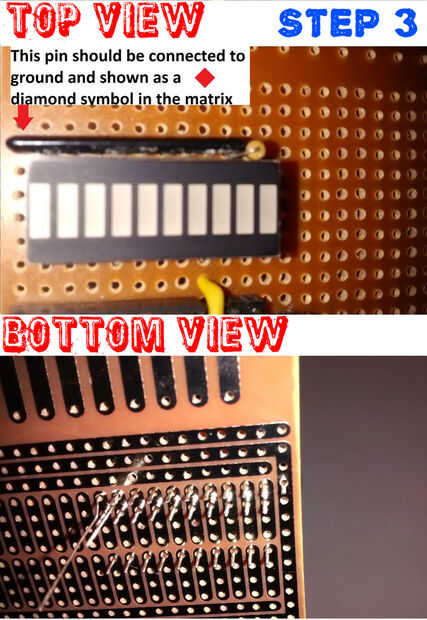

Así que introduzca la matriz de resistencia con el fin de diamante (♢) en el extremo de la tierra como se muestra en el diagrama. Luego de la soldadura de los pines de la matriz. También puede comprobar el LED al conectar la fuente de alimentación.
