Paso 3: Montaje y soldadura de los módulos - 2

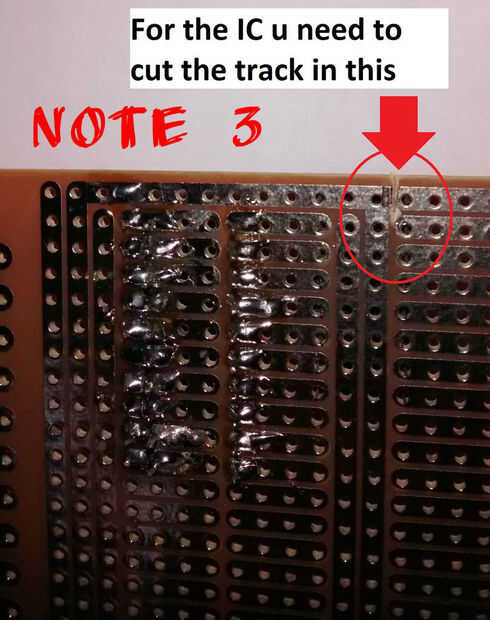

Nota 3:
Antes de insertar el IC principal a realizar un corte utilizando un compás o una hoja. El corte puede ser comprobado utilizando el probador de continuidad en el multímetro.

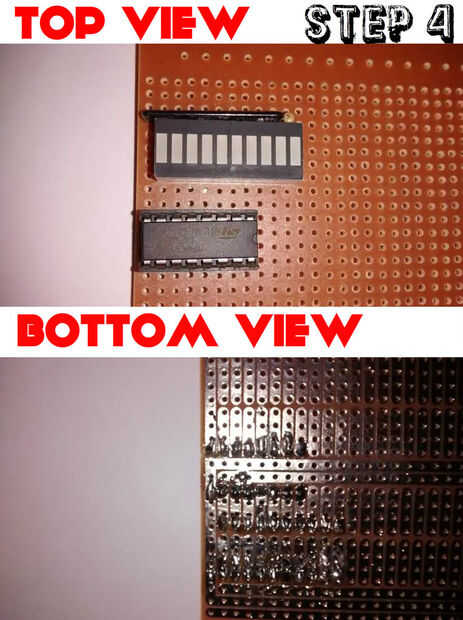

Paso 4:
La IC va en como se muestra y la inmersión se utiliza para que pueda cambiar el IC en caso de incumplimiento. Finalmente soldar las uniones.

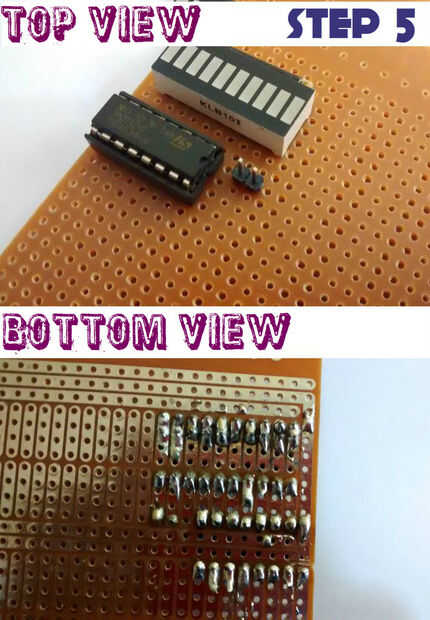

Paso 5:
El cambio de registro puede controlar 8 LED pero el módulo cuenta con 10 LED de los dos adicionales son controlados por las dos cabeceras masculinas y puede ser controlados por Arduino. La soldadura de las juntas.

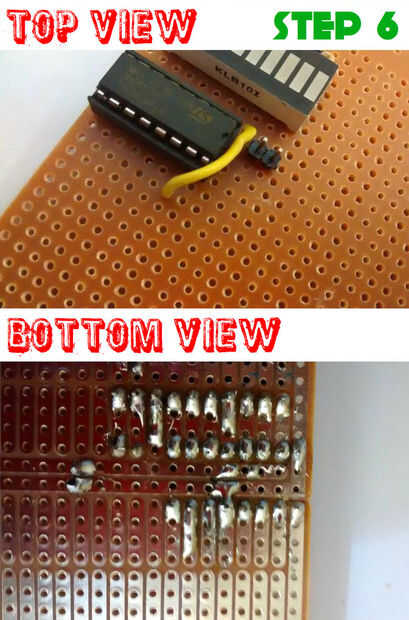

Paso 6:
El puente tiene conectarse como se muestra en el diagrama de los conectores de un extremo está conectado al LED bar graph y el otro va al pin 15 del 74HC595.

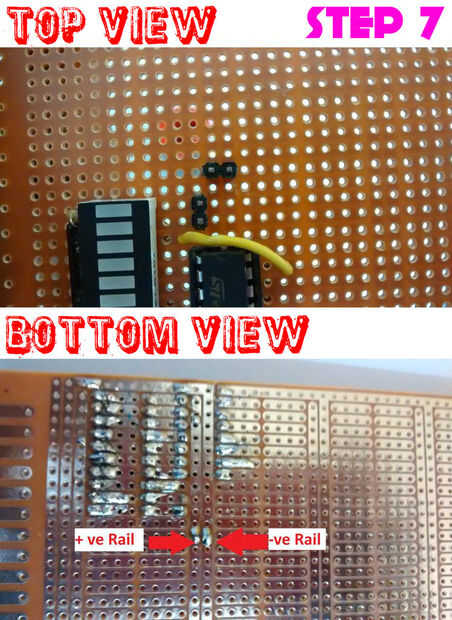

Paso 7:
Procede a la alimentación que necesita dos cabezales conectados como se muestra en el diagrama y los empalmes de la soldadura.

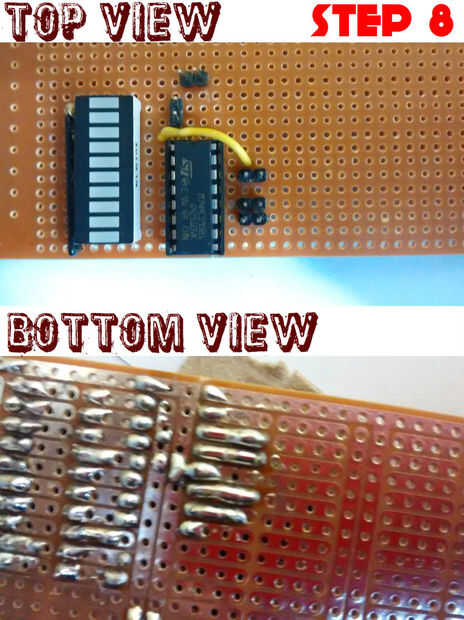

Paso 8:
Ahora, inserte dos jefes masculinos en los pines siguientes como se muestra en la figura. Luego soldar las uniones. Ellos pueden conectarse a Arduino o el módulo siguiente.

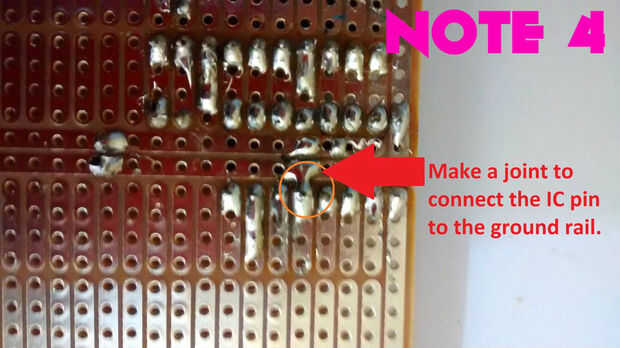

Nota 4:
Soldar el pin que se muestra en el diagrama para el carril de tierra. Esto es más fácil que se conecta un cable de puente.
