Paso 4: Montaje y soldadura de los módulos - 3

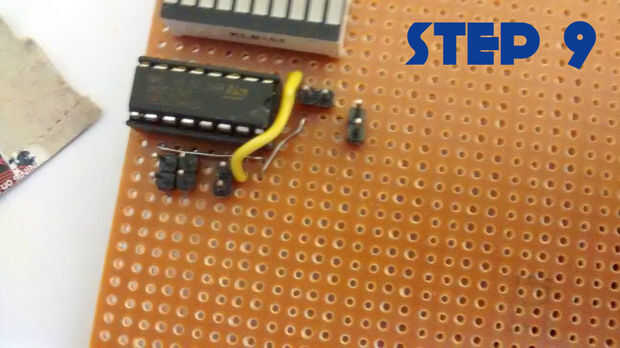

Paso 9:
Conectan a los cables de protoboard como los cables de puente y les de la soldadura en la parte inferior. Los cables de puente se utilizan para enviar el Vcc a los pines de alimentación del IC.

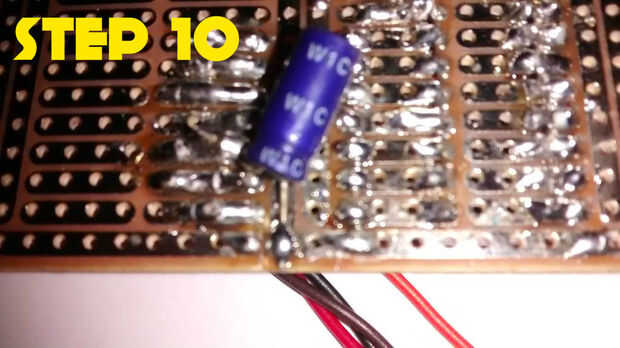

Paso 10:
La soldadura del condensador de 1uF para que el lado negativo se suelda en el riel de suelo de la Junta y el carril positivo va al pin como se muestra en la figura. Sólo consulte el diagrama del circuito en los pasos anteriores.

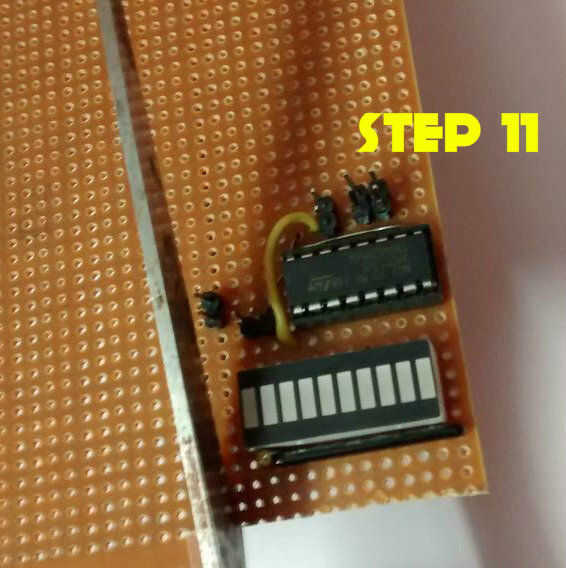

Paso 11:
El módulo con unas tijeras de cortar y hacer el corte tan compacta como sea posible. Entonces listo tienes tu primer módulo listo.

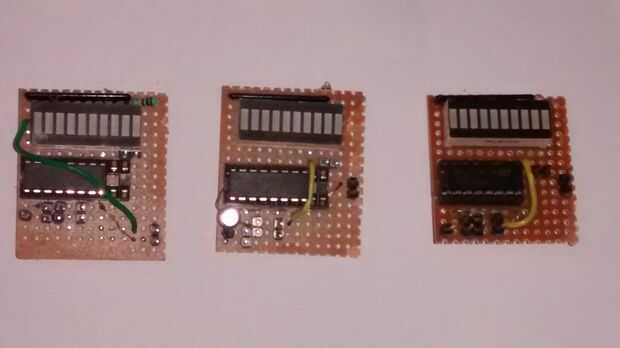

Simplemente repita los pasos para crear tantos módulos como se desee y daisy cadena para aumentar las entradas. La salida va a LED pueden enviarse a una placa de relé y relés tantos como quieras con sólo los tres pernos de Arduino en coche. La última figura muestra los módulos terminados, que he hecho 3 módulos hasta ahora. En el siguiente paso probamos el módulo terminado.
