Paso 6: El código principal

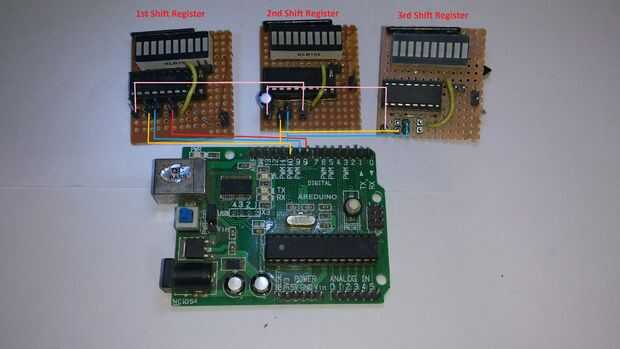

Conecte el circuito como se muestra. Luego subo el código dado que puede utilizarse para controlar los pines de los registros. Este código está diseñado específicamente para controlar relés. También puede utilizarse para hacer un gran cazador de LED que basta con cambiar el código basado en la aplicación.
En primer lugar voy a explicar las líneas fundamentales que necesitan ser cambiadas dependiendo del número de registros de cambio. La línea de código que ha
Como su nombre indica que debe proporcionar al número de cambio de módulos de registro que está utilizando. El programa se limita a un máximo de 40 + cambio de registros.
Esta línea de código es la función principal que se puede utilizar para controlar los pines del registro de desplazamiento. La línea "writeRegisters()" es la función que debe llamarse inorder para enviar los datos a la Register.Suppose de cambio que necesita para controlar el pin 24 del tercer turno registrar módulo entonces el código será
Supongamos que necesita restablecer las clavijas para que todos ellos se convierten bajo entonces la función será
Finalmente el código general para el control de los pernos se expone a continuación y también he adjuntado el código para el programa. Así que en este código las siguientes clavijas están alta y pueden restablecerse mediante la función de registro claro. Yo uso 3 módulos de registro de cambio por lo que tienes que cambiar el código si utilizas 2 registros de desplazamiento. Si todo va bien el resultado será como se muestra en el video de arriba. Use esta idea básica que puede diseñar proyectos microcontrolador fresco.
