3-dimensional textil (2 / 6 paso)

Paso 2: corazones

me encanta el proceso de construcción geométrica donde cada paso, cada nueva medida, se cultiva fuera de las anteriores pasos y condiciones. Esto está más cercano de cómo la naturaleza elegantemente construye sus creaciones.

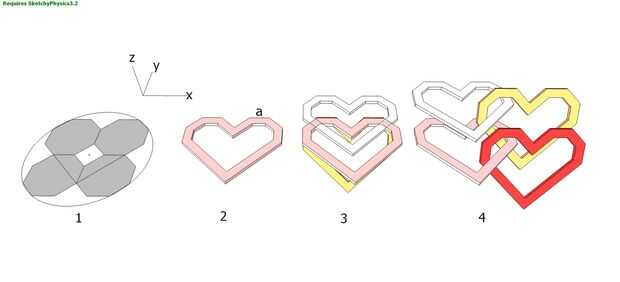

Para los corazones 'textil', primero construimos 4 octógonos con lado de 7,2 mm y un círculo centrado en el y tocando los puntos exteriores de los octágonos en 2D, este diseño de geometría básica nos dará todas las medidas para construir las estructuras de malla entera. (excepto el espesor de los módulos que en este caso es de 3 mm, explicaré por qué: tiene que ver con la dificultad de medir las distancias en el espacio 3d)

Dibujar el primer corazón conectando puntos existentes, ver #1, luego desviarlo dentro de 3mm y darle un espesor de 3mm.

A continuación, duplicar 3 veces, uno de them(white) la distancia de la punta del corazón hacia el centro del círculo en el diagrama #1, gire el other(yellow) en el plano Y-Z, eje a 60 grados.

Por último, mover el módulo blanco a lo largo de Z eje 7.2 mm (los lados de un octógono), mueva el módulo amarillo a lo largo de eje la distancia del radio del círculo, el eje Z hacia arriba 2 x 7 X. 2 = 14,4 mm. Duplicar, mover la distancia relativa entre un punto correspondiente en el módulo blanco y rosado.

Ahora tenemos las distancias básicas para todas las repeticiones. SketchUp tiene esta herramienta a los componentes duplicados en el espacio con un par de clics, no intensivos en mano de obra tendido aquí!

Ahora un poco acerca de por qué la de 3mm: nosotros habíamos pensado las probetas de 2mm para empezar. Es importante contar con al menos 1 mm espacio entre módulos para que no se peguen en el proceso de impresión. Así que si creamos cada módulo para ser de 3mm de espesor y verifique que no hay módulos se toquen cuando la malla está terminada, entonces compensar el módulo nuevo 0,5 mm todo, entonces podemos estar seguros sobre la separación de 1mm. Esto es mucho más fácil que tratar de medir puntos al azar en el espacio!

Sí descubrí este truco lo duro! =)
