Paso 9: EasyDriver v4.4 llegar
Hoy en día, la EasyDrivers llegó (¡ yay!).

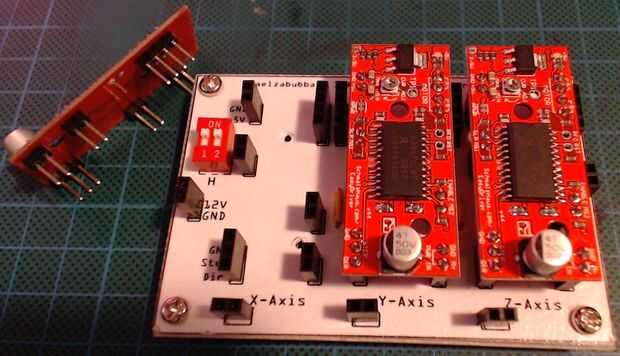

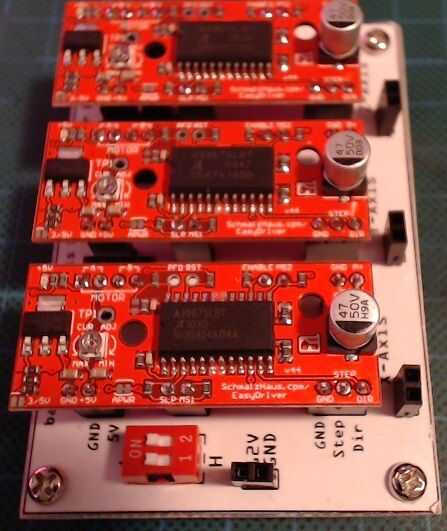

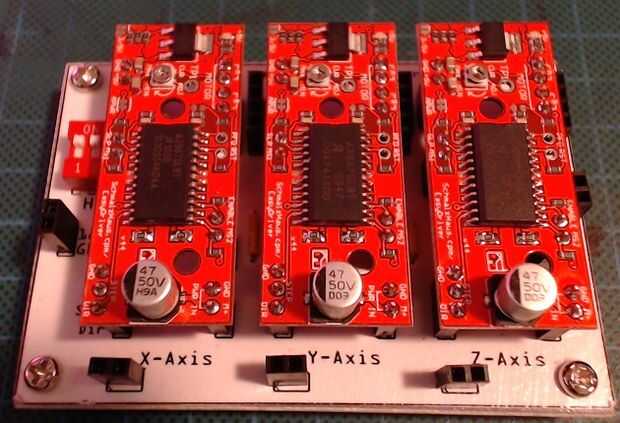

Rompieron las patillas de la cabecera en sus tamaños más pequeños (1 x 4 1 x 3 y 4 x 2) y colocados en los zócalos de encabezado en el tablero de la compañía y luego montar tableros EasyDriver (x3) en sus clavijas.

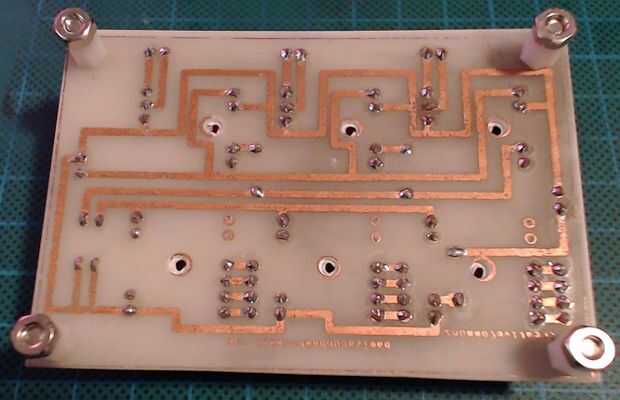

Con las placas de EasyDriver sentado en sus pines, yo entonces había soldado la pernos in situ por lo que sé que los pernos caben muy bien en la Junta de la compañía.
Después de soldar, he probado sacando los tableros EasyDriver y reconexión de... trabaja un encanto.
A continuación, he probado el portador y EasyDrivers con 12 voltios alimentación, la luz ilumina todos encendidos en los tableros de EasyDriver, así que muy bien.
He tomado el diodo IN4004 del circuito y lo reemplazó con una resistencia de 0 Ohm (también conocido como puente)
Las siguiente pruebas que necesito para correr en este circuito son:
- Salida de 5V fuente de alimentación (el ventilador) (funciona)
- Conexión de los motores
- Conectar el Arduino
- Ejecuta el bosquejo
Voy a volver a eso, ahora es el momento para hacer algunas horas extras de trabajo.
