3 ejes EasyDriver PCB (1 / 10 paso)

Paso 1: Partes - o lista de materiales

Como este circuito es esencialmente un portador, hay muy pocas partes... y todos ellos son pasivos. La lista de materiales sale muy ligera de hecho:

  • 17 x genérico femenino encabezado - 2 pins
  • 6 x genérico femenino encabezado - 4 pines
  • 3 x genérico femenino encabezado - 3 pines
  • canal de 1 x 2 DIP-switch
  • 3 x EasyDriver v4.4

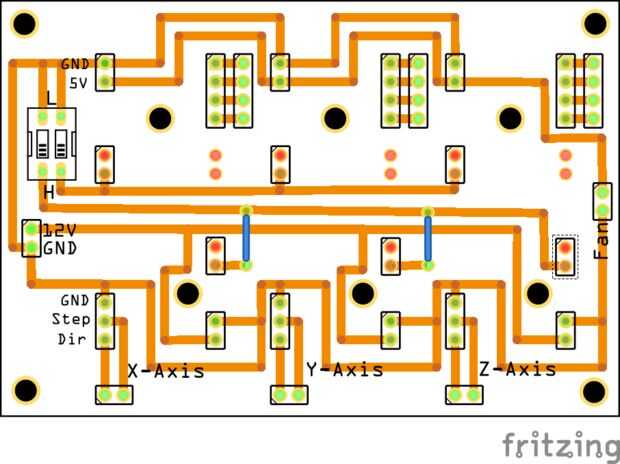

Las principales características de esta placa son:

  • Tomas de corriente para cada EasyDriver (15 pins por módulo);
  • Tomas de break-out para las conexiones del Motor de paso;
  • Break-out tomas para conexiones de paso y dirección (para Arduino);
  • bit 2 interruptor DIP para seleccionar el nivel de micro-switch;
  • 2 orificios por EasyDriver para fijar el módulo a la Junta;
  • Conector del ventilador de 5V; y
  • Enchufe de entrada de 12V
