Paso 3: transferencia
El método de transferencia de Toner es usando el toner de su impresora láser como una resistencia en un PWB revestido de cobre.
Este método se logra imprimir su diseño de circuito sobre papel normal con una impresora láser. Puede mejorar sus posibilidades de éxito al aumentar la densidad de impresión en la impresora (página siguiente).
Cuando han impreso su diseño, recorte por lo que cabrá en su PWB revestido cobre en blanco con la cara impresa hacia abajo (tocar el cobre).
Se necesita una plancha doméstica, una superficie plana de madera (compré una tabla de cortar de bambú para ello) y un recipiente con agua caliente para sumergir a la junta después de la cocción. Desea el agua caliente para que no den el choque térmico del tablero después de calentar a > 100 grados con la plancha.
Usar una plancha doméstica establece es más caliente (por lo general, que está en "Algodón"), frotar la plancha sobre el papel presionando hacia abajo firmemente.
El enfoque más fácil que he encontrado es una esquina del tablero del hierro primero, esto calentará el toner lo que pegue al cobre y, efectivamente, pegando el papel al cobre. Simplemente sostenga el papel en posición con su mano libre mientras plancha la esquina abajo. Por supuesto, la esquina que hierro abajo debe tener algunos toner en él... de lo contrario no habrá nada para "pegar" con.
Cuando una de las esquinas se "pega" puede planchar el resto de la Junta hacia abajo (recordar sacar la mano para que usted no quema).
Me frota la plancha en la placa por unos minutos, gírelo 90 grados hacia la derecha y repita hasta que he planchado y he dado vuelta 4 veces. Luego miro en el tablero y asegúrese de que no son cualquier manchas "planas", que es puntos que la plancha no calienta. Para ellos, usar la punta de la plancha y rub que hasta se ve como cocida que el resto de la Junta.
Cuando la Junta es totalmente planchada, sumergir la placa en agua caliente y remojar hasta que el agua está sobre temperatura del cuerpo

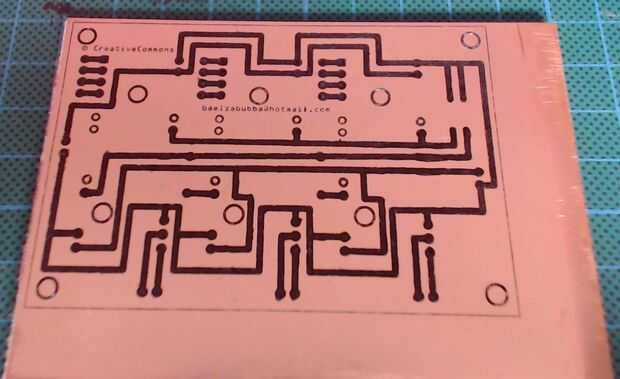

A continuación, ejecutar la Junta bajo el grifo y frotar el papel empapado de la Junta.
Usted puede encontrar piezas de diseño que no se han transferido correctamente. Voy sobre todo el tablero con un rotulador impermeable Staedtler Lumucolor (negro) volver a trazar el diseño. Por experiencia, he encontrado que estas plumas depositan una tinta que es una razonable resistencia ácido. No son suficiente por sí mismos, pero algo mejoran la resistencia a los ácidos del toner.
Con los últimos restos de papel de la placa de cobre, estás listo para ácido etch.
