Paso 2: Reducir el consumo de energía en el tablero de Digispark
La intención era sin interruptor de encendido y apagado y la batería de última tanto como sea posible.

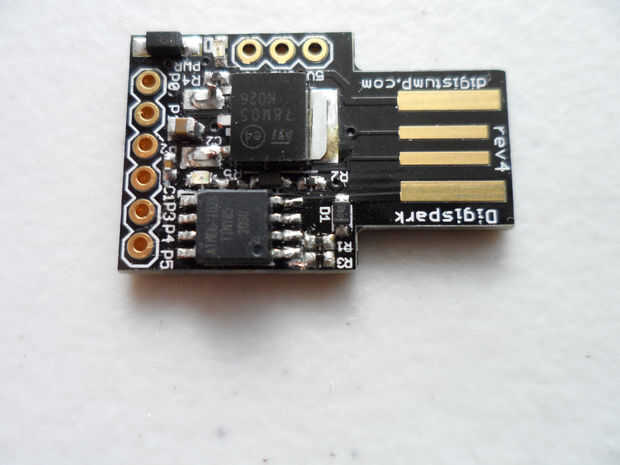

Bajo operaciones normales Digispark Junta consume sobre 18-36 ma. Y al mismo tiempo completamente dormido 12-24ma. Tenga en cuenta que las mediciones de corriente puede variar como varía el voltaje de Vcc nivel usado (yo usé 3 a 5V respectivamente). La mitad es consumida por 78M 05 regulador (mientras que no esté en uso). Uso de una batería de 3 voltios, este regulador vale menos. Así que cortamos el circuito. Esto se hace cortando los tres cables que salen de él (mirar cerca imagen de arriba). Uno no se conectó en el primer lugar. Que el aparato permanezca soldada abajo es de ninguna preocupación.
En este punto poder típico uso unos 10-20 ma va al MCU y LED, y un sueño de baja potencia es aproximadamente 2.2-6 ma. Los LEDs utilizan a 2-2,5 ma cada uno. Conectado a PB1 no es un problema como el software que lo controla.
Cortar el rastro entre el LED de encendido y su resistencia de fuente (ver imagen de arriba). No retire cualquiera de estos componentes; esta manera usted debe ser capaz de reactivar la energía en LED con un poco de tinta conductora colocada sobre el corte. http://www.eBay.com/ITM/191724561789
Luego, con 3.1volts en Vcc, medí 8ma mientras MCU estaba despierto y 0.37ma mientras está dormido. Con 5v Vcc fue 15ma despierto y dormido 1.5ma.
