Paso 4: La Asamblea

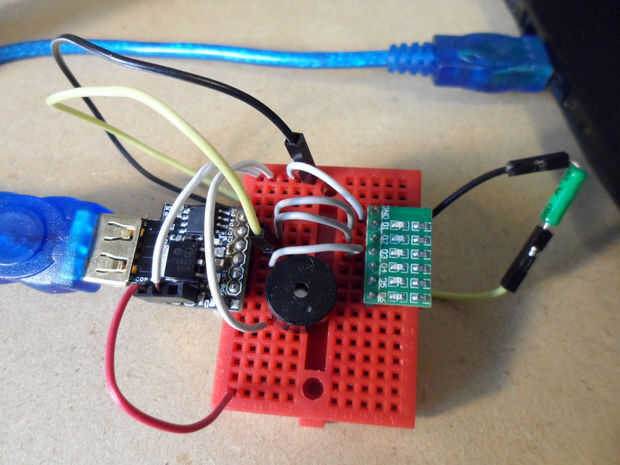

De prototipos, utiliza un ensamblado sin soldadura breadboard; se muestra arriba.
Para una cuenta reducida parte usé uno resistente para limitar el flujo de corriente del LED. Ya que solo un LED se enciende en un momento todos se iluminan tres lo suficientemente cerca para el mismo brillo con la misma resistencia limitadora (de 100 ohmios) no hay ninguna gran ventaja de usar apartes de resistentes a la.
Alambré las piezas directamente a la Junta de Digispark para tener una Asamblea que cabría dentro de un vaso pequeño. He utilizado un envase de película de 35 mm semi transparente. Lo siento pero no decirle donde puede obtener uno de estos. Puede considerar usar una botella de píldora o un decantador de cristal pequeño.
Asegúrese de montar el interruptor de inclinación por lo que es normalmente abierto mientras el envase establece cómo usted quiere mientras que es tiempo y durante el almacenamiento.

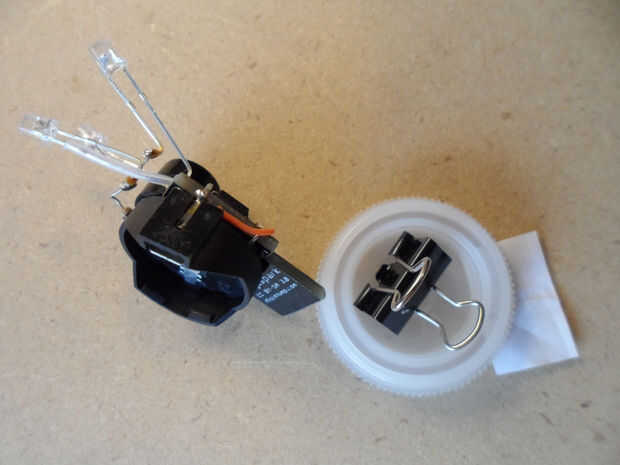

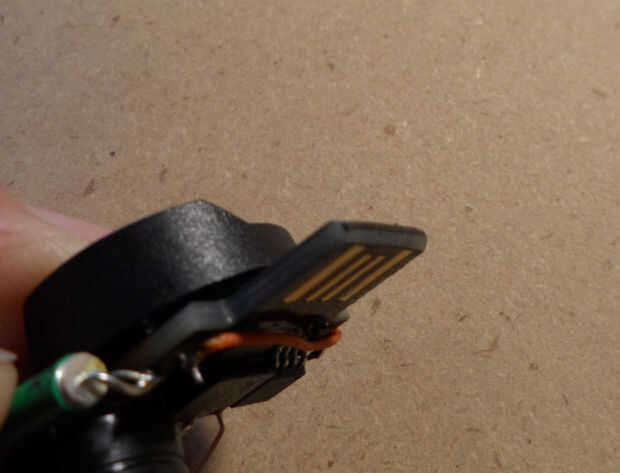

Para celebrar la Asamblea del proyecto todavía mientras que el contenedor fue siendo sacudido hacia adelante y hacia atrás, caliente pegué el metal resorte de un clip de carpeta en el interior de la tapa del contenedor. Primero perforé un agujero en la tapa y la base de la abrazadera metálica de primavera para que el pegamento podría tener un lugar mejor. Puso un trozo de cinta adhesiva dentro de la pinza para que el pegamento no se sangran en el interior. Además presentar el borde de la USB de la placa por lo que podría ser encajado en el clip más fácilmente. Y para evitar escopleo con gubia de los contactos o los se cortocircuitan, envuelva un pedazo de papel sobre el borde de la junta antes de pulsar en. Usted puede hacer todas esta fuera estudiando de cerca el último algunas imágenes anteriores.
Cuando finalmente mi Asamblea en firmemente ajustado envase tuve que presentar de la esquina del zumbador. También aseguró el portapilas a la placa con un poco de pegamento caliente.
Para mi sorpresa, encontré que la tapa del envase de película también cabe en la botella de píldora pequeña tenía.
