Paso 3: Soldadura de juntas.

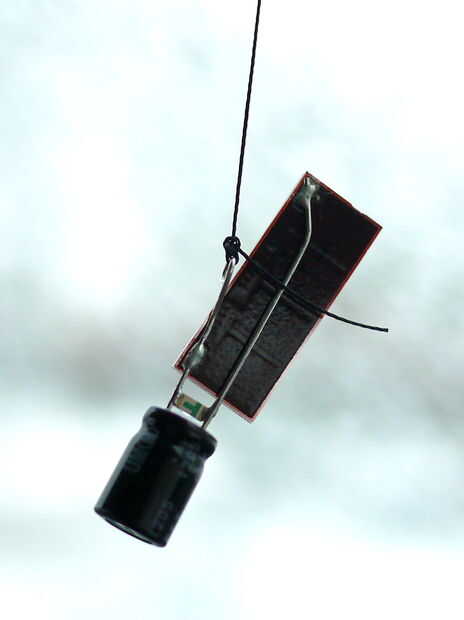

La soldadura se juntos exactamente como muestra el esquema. Positivos a otros, negativos entre sí. La disposición final depende de usted, nuestro cuadro muestra sólo una posibilidad. Podría ser el LED en la parte superior o inferior, etc.. Experimente para encontrar lo que te gusta.
Algunos de ustedes pueden ya saben diferenciar entre positivo y negativo, así que puede omitir el resto de este. El resto de ustedes se estarán preguntando, ¿cómo saber la diferencia?
1. para las células solares, generalmente vienen con dos cables, uno rojo y uno negro. El rojo siempre es positivo, negro siempre es negativo. Les quitamos de nuestra célula solar para hacer el proyecto más compacto. Si haces esto recomiendo escribir un "+" y "-" en la parte posterior para que no se confunda.
2. no se tiene miedo de probar un LED de montaje superficial, este es el proyecto perfecto para dar el salto y creo que hace más atractivo el proyecto terminado. En LED para montaje en superficie, se debe marcar el lado positivo. Esto puede ser difícil de ver sin una lupa, son tan maldito pequeños. En nuestra imagen puede ver una T verde en la parte posterior del LED. La parte superior de la T es el lado positivo, la base de los puntos de T para la negativa. Las especificaciones para tu LED deben decir cómo el fabricante los ha etiquetado, allí sin embargo no es una Convención universal. Sin embargo para a través del agujero LED, hay normas. El lateral es más plomo, - es el cable más corto. Si se ha recortado las puntas en tu LED, también puede indicar cuál es cuál porque no hay un plano en la base del LED. El piso está en el plomo negativo.
3. los condensadores son fáciles de decir su polaridad. Generalmente tienen un signo de menos grande impreso en el lado para marcar el polo negativo. Se puede ver en la imagen de la banda gris. Y los condensadores tienen la misma regla como a través del orificio del LED, el más largo es el positivo.
