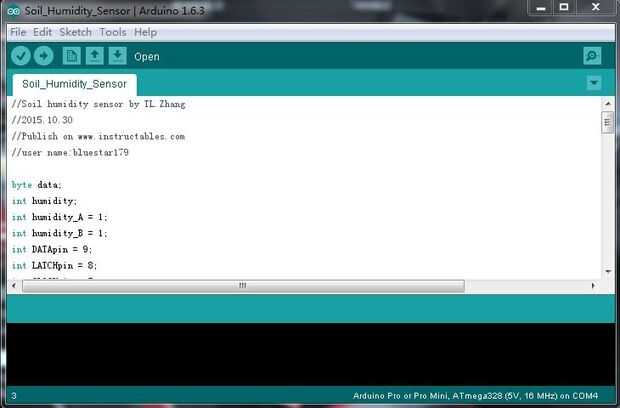

#3 Sensor de humedad de suelo 'Apple' (6 / 6 paso)

Paso 6: Arduino y

Sensor de humedad de suelo por TL. Zhang

Publicar en

nombre de usuario: bluestar179

2015.10.30

datos del octeto;

humedad int;

int humidity_A = 1;

int humidity_B = 1;

int DATApin = 9;

int LATCHpin = 8;

int CLOCKpin = 7;

int SELECTpin_A = 6;

int SELECTpin_B = 5;

int SENSORpin = A0;

digitSeg Byte [10] = {}

B11101111, / / 0

B01000001, / / 1

B11011110, / / 2

B11011011, / / 3

B01110011, / / 4

B10111011, / / 5

B10111111, / / 6

B11000001, / / 7

B11111111, / / 8

B11111011}; 9

void setup() {}

Serial.Begin(9600);

pinMode(DATApin,OUTPUT);

pinMode(CLOCKpin,OUTPUT);

pinMode(LATCHpin,OUTPUT);

pinMode(SELECTpin_A,OUTPUT);

pinMode(SELECTpin_B,OUTPUT);

pinMode(SENSORpin,INPUT); }

void loop() {}

humedad = 109-analogRead (SENSORpin) / 10;

Anlog TV singal está a punto de 80(in water) 1000(in air), cambio Anlog TV singal del 0% (aire) ~ 99% (en agua)

Si (humedad < 8)

humedad = 0;

Si (humedad > 99)

humedad = 99;

humidity_A = humedad/10; Haz diez dígitos

humidity_B = humedad % 10; obtener una cifra

Serial.Print("Humidity=");

Serial.println(Humidity);

para (int i = 0; i < 100; i ++) {}

100 significa obtener humedad singal 2s/hora = 2 * delay * 100

enviar diez dígitos a LED

digitalWrite(LATCHpin,LOW);

datos = digitSeg [humidity_A];

shiftOut(DATApin,CLOCKpin,MSBFIRST,data);

digitalWrite(LATCHpin,HIGH);

digitalWrite(SELECTpin_A,LOW);

digitalWrite(SELECTpin_B,HIGH);

Delay(10);

enviar solo dígito LED

digitalWrite(LATCHpin,LOW);

datos = digitSeg [humidity_B];

shiftOut(DATApin,CLOCKpin,MSBFIRST,data);

digitalWrite(LATCHpin,HIGH);

digitalWrite(SELECTpin_A,HIGH);

digitalWrite(SELECTpin_B,LOW);

Delay(10);

}

}

tutorial de función shiftOut ver https://www.arduino.cc/en/tutorial/ShiftOut
