Paso 3: Conocer el hardware #2

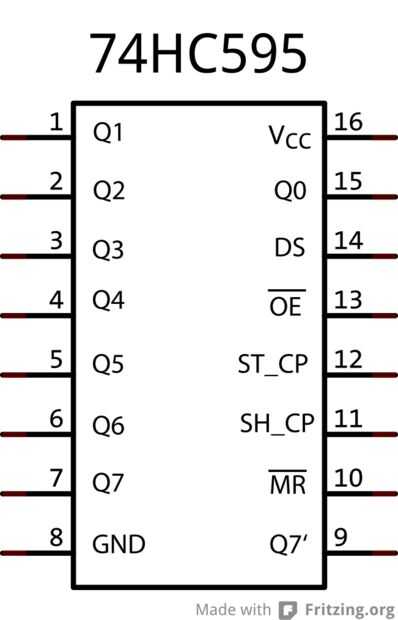

En viene el chip 74HC595. Esto es muy barato y fácil de operar el registro de desplazamiento. En esencia lo que hace es tomar en una señales de reloj y de datos que utiliza para rellenar un búfer interno de 8 bits con los 8 últimos bits que han 'entrados'. Una vez que ha señalado la clavija de 'Enganche' (ST_CP) 'alta' se mueve estos bits en sus 8 salidas. La 595 tiene una característica muy agradable, tiene una serie de datos pasador (Q7'), este pin puede usarse para encadenar 2 o más 595 de juntos para formar la serie adaptadores paralelo que son 16 o más bits de ancho. Para este proyecto necesitamos 2 de estos chips. El esquema también puede ser modificado para trabajar con un solo modo de 4 bits en 595, pero esto no ser cubierto por este tutorial.
