3 x 3 cubo de LED programación consejos (basado en Arduino) (1 / 8 paso)

Paso 1: generador gráfico

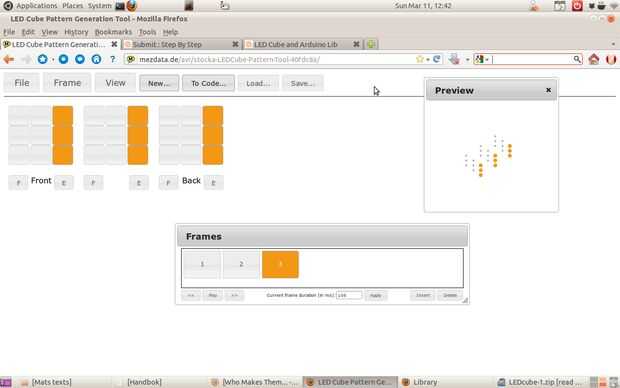

he buscado y buscado "LED cubo programadores" en la web. He encontrado algunos, pero eran cubos de PIC basado. Se ha cambiado el título de mi búsqueda por "Generador LED Cube" y BINGO! Finalmente encontré éstey que permitió mi mente simple comprender la relación entre pequeñas luces y montones de 0 y 1. Podía perforar pequeños botones en la pantalla y ver una simulación de lo que estaba haciendo! Justo lo que quería. Este generador nos permite utilizar un cubo de cualquier tamaño! Presione el botón "nuevo" y se le pedirá configurar el cubo.

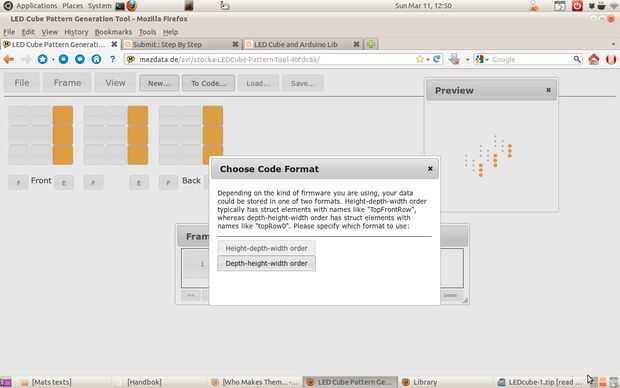

'Insertar' crea un nuevo marco, al igual que un programa de animación simple. Vamos a hacer un 'flip book', en efecto. Cada página está programada y luego golpeas el botón Insertar para añadir otro fotograma. Nota que el parámetro de velocidad en la parte inferior de la ventana de marcado 'Marcos'. F y E significan 'Llenar' y 'Borrar'. Unos fotogramas del programa y presione el botón de 'Play'. La animación se mostrará en la ventana 'vista previa'. ¡ Simple! Cuando se realizan y para guardar su nuevo espectáculo de luz, presione el botón 'Archivo'. Podrás ver los botones de marcado 'Nuevo', 'al código',' carga ' y 'Save'. 'A código de prensa' y una ventana se abrirán, pidiéndole que elija en qué orden desea mostrar los datos. Puede volver y cambiar esto más adelante si equivocan. Simplemente elija uno por ahora.

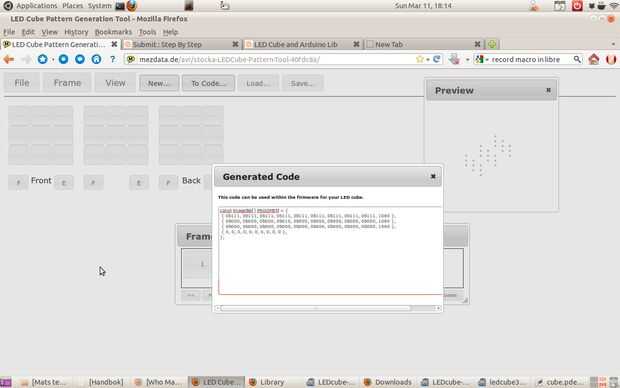

Entonces verá una ventana con bytes codificados de la animación.
