3 x 3 x 3 cubo del LED Arduino-UNO (15 / 16 paso)

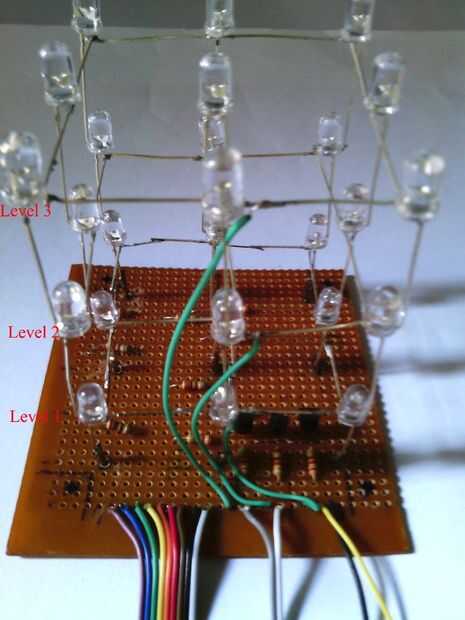

Paso 15: Conectar 3 x 3 x 3 cubo del LED con Arduino

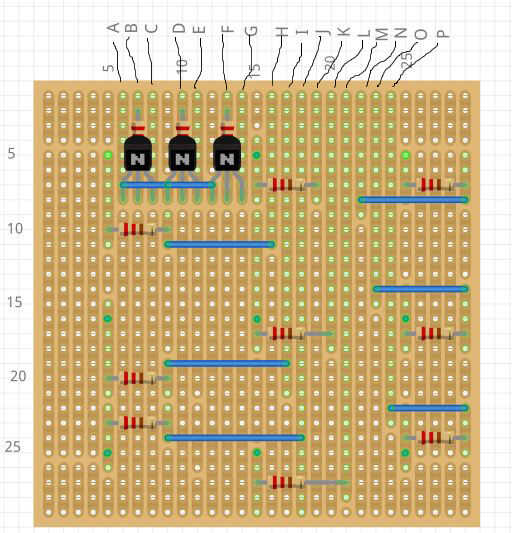

Cortar mismo tamaño 16 alambres y la soldadura cuadro que se muestra a continuación (yo uso alambre de la cinta)

Los pernos van a Arduino

A – negativo (0v)

B – Arduino pin 13

C-nivel de LED Cube 1 (cable verde claro)

D – Arduino pin 12

E – nivel LED Cube 2 (cable verde claro)

F – Arduino pin 11

G-nivel LED cubo 3 (cable verde claro)

H – Arduino pin 10

I – pin Arduino 09

J – Arduino pin 08

K – Arduino pin 07

L – Arduino pin 06

M – Arduino pin 05

N – Arduino pin 04

O – pin Arduino 03

P – Arduino pin 02
