Paso 1: Preparar los LEDs
Cada conjunto de nueve LEDs compartirá una conexión común entre sus cátodos (cables de negativo). Referiré a cada uno de estos sistemas como un "nivel". Cada uno de los nueve LEDs en un nivel está conectado con el LED correspondiente en los otros dos niveles a través de sus ánodos (positivo conduce). Estas se referirán como "columnas". Si no tiene sentido se convertirá en auto explicativo como construimos el cubo.

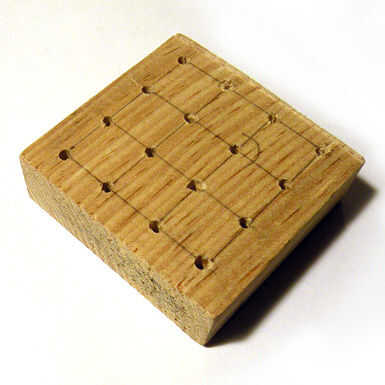

Para empezar usaremos un taladro para crear una plantilla de un pedazo pequeño de madera de desecho. La plantilla realizará los LEDs en el lugar les de la soldadura. He decidido espaciar los agujeros alrededor de 5/8 de pulgada de distancia (~ 15 mm) pero la distancia exacta no es crítico. El agujero debe tener un ajuste apretado en el LED ya que no queremos que se mueva mientras se suelda.

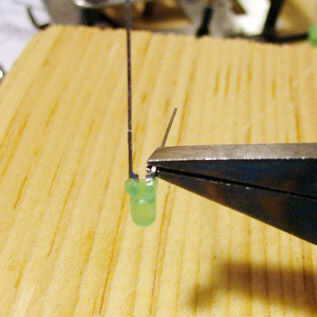

Una vez hecha la plantilla que vamos a doblar el cátodo de cada LED en un ángulo de 90 grados. El cátodo es identificable en tres formas: 1) es la pierna más corta, 2) está en el lado plano de un LED redondo, 3) está conectado a la pieza más grande dentro de la LED. Asegúrese de que curva el cátodo en la misma dirección para todos los LEDs.
Ahora estamos listos para comenzar a soldar.
