Basta uno viejo.

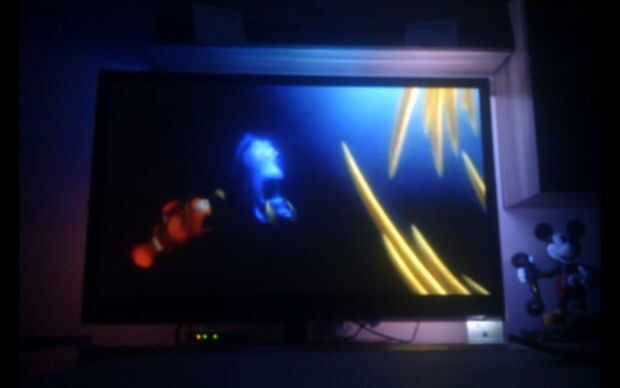

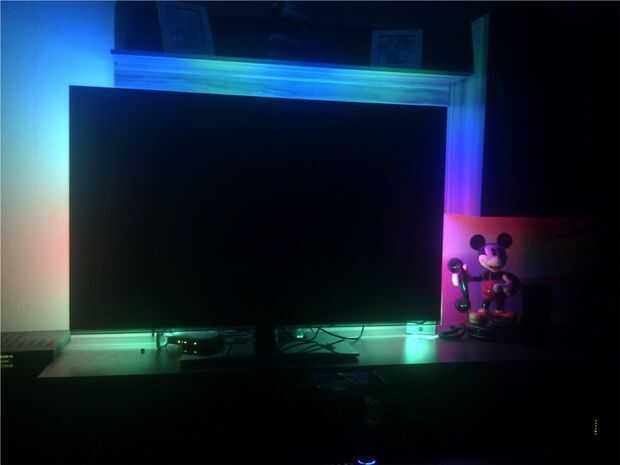

Al final de este conjunto de instrucciones tienes un clon de ambilight de bajo costo (?), con tantos canales como desee. Por ejemplo, mostraré cómo crear un canal de 30 luz LED TV, que se adapta a los colores de la pantalla. Si eres impaciente, pago el último paso de este tutorial para ver el video de muy baja calidad.
Hardware que se necesita:
-LED RGB SMD tira
-Microcontrolador (clon de Arduino Duemilanove por ejemplo)
-(Dos) TLC5940 PWM unidad
-tal vez un refrigerador o un disipador de calor
-Fuente de alimentación 12V
-resistencias de algunos
-material electrónico (cables, soldador, protoboard,...)
Software que se requiere:
-Boblight
-Windows o Linux
-Programación Software para el controlador micro
Habilidades que se necesita:
-capacidad de la soldadura
-tal vez la habilidad de pensar un poco más técnicamente, por lo que no se le pregunta que muchas preguntas aquí en los comentarios :-)
Este proyecto es perfecto para usuarios que no tienen que ver nada con la electrónica aún, pero quiere hacer algo útil y sencilla para comenzar con.
prometo, este proyecto es realizable para todos los que tiene la atención a mis instrucciones paso a paso. Es muy fácil y si solo tienes ciertos conocimientos de electrónicas y este no es su primer proyecto, es aún más fácil y usted puede modificarlo como quieras.
Así que vamos a empezar...
En primer lugar, quiero explicar el principio fundamental de la unidad terminada.
1. Conecte un ordenador al televisor y a la unidad de ambilight mediante USB.
2. iniciar el software Boblight
3. empezar una película.
4. Boblight analiza la imagen de la pantalla y calcula algunos valores medios de las áreas específicas de la pantalla
5. Boblight envía estos valores de color a través de USB a su unidad de ambilight.
6. el micro controlador en la unidad toma los valores de color recibidos
7. de acuerdo con los valores del micro controlador cambia los colores de la tira de LED
Pasos 4 al 7 se repetirán hasta cerca de 50 veces / segundo hasta que diga Boblight para detener.
