Paso 1: Tiras de LED
Antes de que podemos empezar a soldar todas las cosas que juntos tenemos que pedirlo. Vamos a empezar con las tiras de LED responsables de la iluminación. Tenemos que controlar el color de la tira. Ajustando sólo tres colores (rojo, verde, azul) es posible crear muchos muchos colores. Su televisor funciona de forma similar. Google para RGB si usted quiere saber más sobre eso. Así que tenemos las tiras de LED que tienen 3 canales. Uno de color rojo, de color verde y uno de color azul. Si encender el canal rojo, la franja será iluminado en rojo, si canalizamos energía en el rojo y el azul será rosa o algo (mezcla de azul y rojo). Ajustando el voltaje de los canales es posible crear todos los colores que necesitamos.

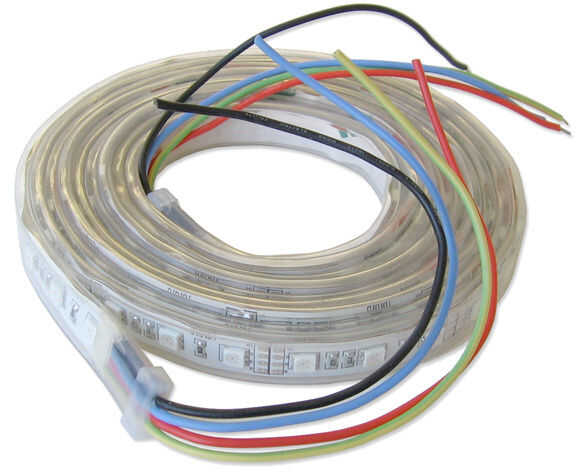

Hay tan muchos diversos RGB LED tiras por ahí: 60 LEDs por metro, 30 LEDs por metro, ánodo común cátodo común, resistente al agua, longitud de 3 metros, longitud de 5 metros, etc..
¿Ánodo común o cátodo común?
HAY que tener el ánodo común (todos los canales de 3 compartan 12V) debido al TLC5940 y que es realmente importante. Podría destruir el chip TLC5940 si se intenta conectar a 12V.
¿Resistente al agua?
Como tu TV no es impermeable y no desea utilizar su nuevo ambilight bajo el agua, no hay ninguna necesidad real de comprar tiras de LED impermeables. Puede ser mejor debido a problemas de aislamiento. Se cinta las tiras en la parte posterior del televisor así que asegúrese de que usted que o comprar impermeable las tiras, o la parte posterior de la pantalla no es conductora, porque de lo contrario usted podría conseguir en un gran problema en cuanto a los contactos de las tiras cortas curcuit. Parte trasera de mi pantalla no es conductora, ya está pintado, así que decidí guardar el dinero y usar no impermeable las tiras.
¿30 o 60 LEDs por metro?
Otra pregunta es, cuantos LEDs quieres por metro. El chip del TLC5940, que controla el color de las tiras, es capaz de servir 120mA por canal. Sobrepasar ese valor.
Me mide 15 LEDs en una tira. Aquí están mis resultados: Si usted enciende los tres canales totalmente, la banda toma 240mA y brilla totalmente blanca. El canal rojo tiene 90mA, verde y azul 75mA. 90MA esté bastante cercano al máximo de 120mA, y todavía tenemos un pequeño buffer de 30mA. Así que el chip TLC5940 es capaz de conducir 15 LEDs en un canal sin conseguir demasiado cerca al máximo.
Ahora de nuevo a la pregunta qué comprar.
Si desea utilizar una tira con 60 LEDs por metro, la longitud máxima de una tira es de 25cm, ya que tienes exactamente 15LEDs. Si usted decide comprar una tira de 30 LEDs por metro, se puede doble la longitud de una tira de medio metro a 15 LEDs. Las tiras más cortas, por supuesto, siempre son posibles. No es sólo una cuestión de corriente que fluye, pero de brillo. Tal vez tu habitación es a menudo oscurezca y usted no quiere que muchos LEDs brillantes detrás de tu televisor. En tal caso serían completamente aceptable 30 LEDs por metro y no tienes que pagar el precio extra de 60 LEDs por metro. Para llegar al punto, he utilizado tiras con 60 LEDs por metro, porque ordenaron a comparar ambas soluciones.
Después de todo de su ordenado LED tiras llegó, una de las primeras cosas que tienes que hacer es cortar las tiras de LED en trozos más pequeños y soldar cables a los extremos.
Aquí está mi configuración:
Tengo una pantalla de televisión de 127cm (50").
La dimensión externa:
Ancho: 118cm
Altura: 74cm

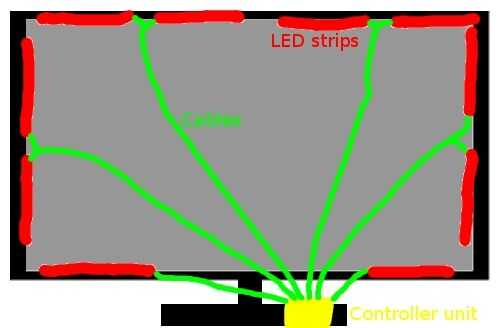

Quería tener 10 áreas en total así que tuve que cortar a lo todo largo (5 metros) en 10 tiras más cortas. ¿La pregunta era cuánto shell sean? Para tener una idea, os adjunto una imagen para que pueda ver donde grabado las tiras a la parte trasera de la pantalla de mi tv después de terminar el proyecto. Como se puede ver, una sola pieza debe tener la longitud de 25cm para asegurarse de que hay suficiente luz, pequeñas distancias entre dos tiras y no se superponen. Corresponde a los resultados medido para la corriente máxima. Así que al final todavía tenía 2,5 metros de izquierda de la tira de LED, que fue revendido en ebay.
Fuente de alimentación
Ya calculado de antemano que cada una de estas tiras lleva 240mA en luz blanca completa. Si multiplicas ese valor por 10 tiras, obtenemos 2.4A. Eso es en mi opinión: cerca de 30 vatios.
Pedí a mi fuente de alimentación de 12V de Ebay. Puede servir para 5A y valoradas sólo 9 euros. Ahora tengo un buffer de seguridad agradable y no sobrecalentar el aparato.
Soldar cables a las tiras

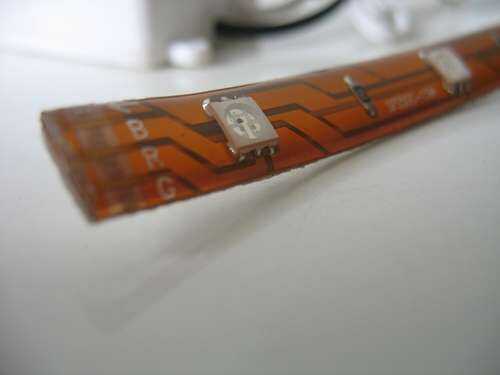

Mis tiras se pueden cortar cada 3 LEDs (5cm así) y allí se premade empalmes de la soldadura. Vistazo a la segunda imagen me adjuntas a este paso justo al lado de las letras B R G en la banda. A veces hay incluso soldadura en él por lo que no necesita preocuparse por eso. Si no, tomar una aguja y hacer que un pequeño agujero en cada una de las articulaciones y la soldadura tendrá realmente bien.

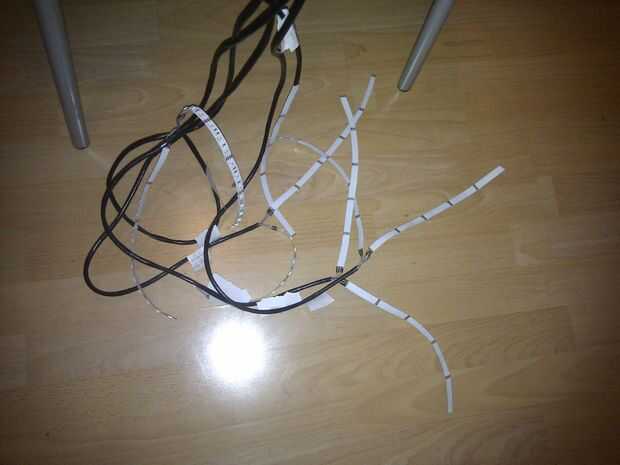

Simplemente soldar un cable para cada canal y un cable de ánodo común (12V). Cada tira tiene que tener cuatro cables. Utilicé cable red viejo porque fue tiempo suficiente para cortar en pedazos y tiene 8 cables en él. Eso es muy bueno porque necesitamos 4 cables por canal y que quería hacer pares para reducir la cantidad de cables detrás de mi tv. El cable también cuenta con una capa bien así que sólo tengo un cable más grande en lugar de 8 individual por par. Ahora tengo cuatro pares de tiras y dos individuales (parte inferior). Asegúrese de que los cables solicitados sean lo suficientemente largos para que la unidad de control no flota detrás de la pantalla.
Puede dejar al otro lado del cable y soldar directamente a la unidad de control o unas pinzas para la soldadura por lo que las tiras son intercambiables, si uno se destruye. Incumbe a usted.
