Paso 3: Disipador, caja, Cooler
Por supuesto he probado la configuración en una placa de prototipos antes de soldar todo junto y hacer algunas pruebas. Queria saber si el chip puede tomar luz blanca completa en todos los 15 canales por más tiempo. Había iluminado mi cuarto con 5 tiras de LED completamente en unos minutos y me mide la temperatura con mi termómetro infrarrojo y con uno de mis mejores herramientas, mis manos. Estaba un poco caliente pero no consiguió ningún más caliente después de un minuto o tan.
Disipador de calor

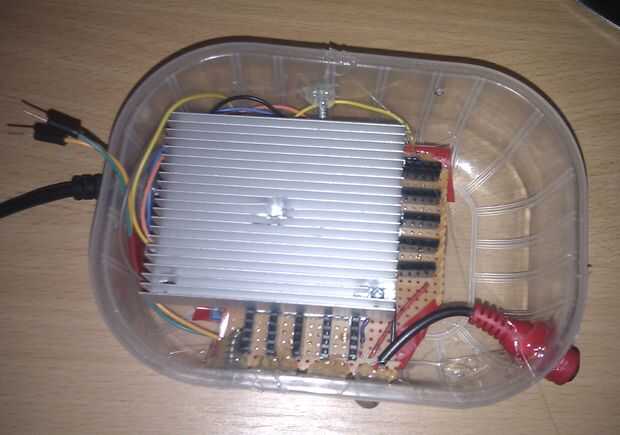

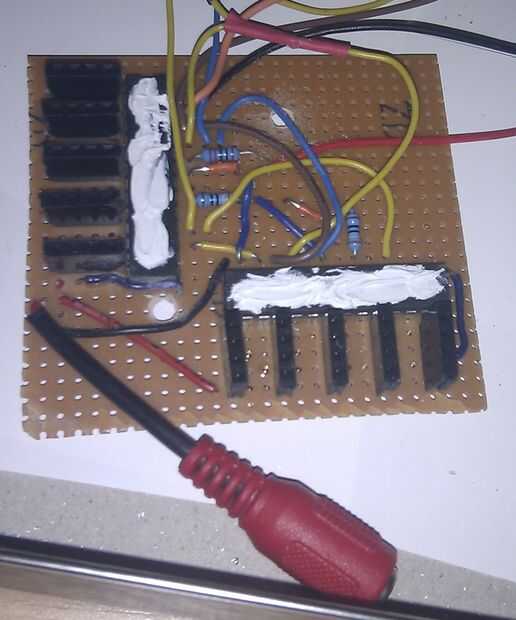

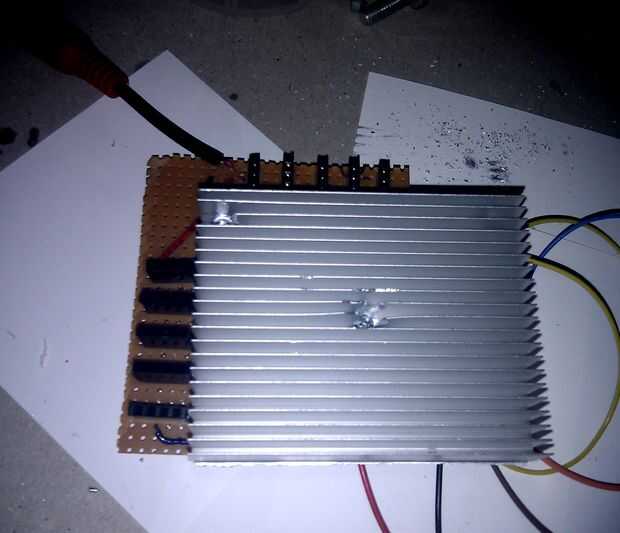

Decidí añadir un disipador de calor a la unidad. Porque no tengo cualquier disipador dedicado para esos chips, solo corté uno de mis antiguos disipadores de calor XBOX 360 roto en dos pedazos. Después de eso seguía siendo un poco sobredimensionado, pero ok. Añadí algunas pasta de transferencia de calor al chip y el disipador de calor del tornillo firmemente en la parte superior. Si desea utilizar un disipador de calor, porque si lo hace, la solución es inútil, no olvidar la pasta.
Recinto

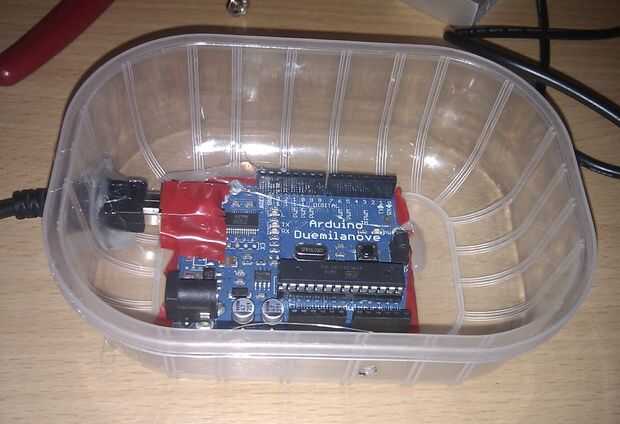

Porque todos los dispositivos son sensibles todos ellos puse en un gabinete y fija con pegamento caliente. Porque el recinto era demasiado apretado para el disipador de calor grande me lo quitaron.
Refrigerador

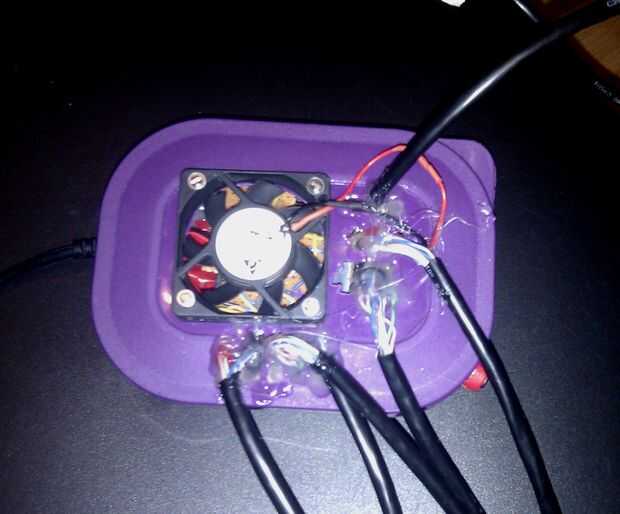

En vez de disipador térmico quería agregar algo más porque dentro de la carcasa de plástico cerrada todo lo tendría aún más. Tenía un pequeño 12V refrigerador poniendo todo en casa y había conectado a 12V directamente. El ventilador era demasiado rápido y demasiado fuerte en todo el tiempo que utilizo mi sistema. Así que lo conecté a 3.3V de arduino y que funciona muy bien. Es muy tranquilo y después agregué algunos agujeros a la caja el aire puede fluir a través de él.
