Este instructable es un 30 día temporizador recordatorio para tareas mensuales.

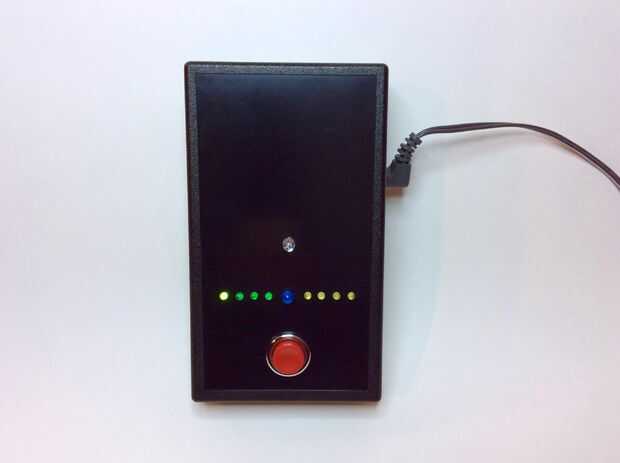

El propósito de este temporizador es recordar cuando han pasado 30 días y que tienes que hacer tus tareas mensuales para su hogar y autos. La diferencia entre este temporizador y solo establecer un recordatorio en tu calendario es que continuará para recordarle, incluso si no tienes tiempo para hacer las tareas inmediatamente. Usted debe ponerlo en un lugar que camina con frecuencia como su garaje o sótano. Cuando enchufe en una toma de corriente y pulse el botón rojo reset, la primera luz LED verde se encenderá. Como los días pasan, el LED se encenderá uno por uno a través de la caja de verde a azul a amarillo. Una vez que hayan pasado 30 días el parpadeo del LED en el centro de la caja comenzará a flash y continuarán parpadeando hasta que pulse el botón rojo que comienza el ciclo otra vez.
Me dio la idea para esto mi hermano quien dijo que le gustaría un dispositivo para recordarle cambiar el filtro en su unidad de aire y calefacción. Sólo había comenzado a aprender sobre electrónica y pensé que esto sería un buen proyecto para tratar de. Hice algunas investigaciones y encontró un montón de circuitos del contador de tiempo para una duración corta que utiliza un chip 555 pero no muchos contadores de tiempo de largo plazo. Encontré un par de circuitos similares de plazo más largo y elegí este uno como base para mi reloj. Tuve que modificarlo por el relé de intercambio para LEDs y calcular el resistor y el condensador a tope el tiempo de horas a 30 días. Había incorporado un circuito de batería copia de seguridad desde este sitiode web. Esto evita que un apagón breve restableciendo su temporizador.
Por lo tanto, si desea armar un divertido electrónico proyecto entonces siga leyendo.
El video ilustra lo que se suceden sobre el día 30 del ciclo. Para acelerar el ciclo conecté la parte superior de la caja del proyecto a mi circuito de prueba de protoboard y utiliza un valor de condensador pequeño. Al hacer esto, eres capaz de ver lo que sucederá durante los 30 días en apenas un minuto y medio.
Este instructable explica cómo creé mi cronómetro. Puede tomar el esquema del circuito y utilizar su creatividad para personalizar su propia versión.
Materiales:
- 1 caso de proyecto (Serpac modelo 25-S) de electrónica o DigiKey de Fry
- 1 Junta de proyecto (BR1 Solderable PC protoboard, 1 cara PCB, coincide con 830 Atar-punto protoboard con carriles de alimentación, 1.85 x 7,05 en (47.0 x 179.1 mm))
- 1 pared adaptador de alimentación - DC de 12V con conector (consiguió mi de un viejo contestador)
- 1 batería de 9V
- 1 conector de batería de 9V (Digi-Key)
- 1 chip de circuito integrado de CD4060BE (Digi-Key)
- 1 chip de circuito integrado de CD4017BE (Digi-Key)
- 1 LM 7805 regulador de potencia (Digi-Key)
- 3 diodos 1N4007 (Digi-Key)
- 2 resistencias de 1M (Digi-Key)
- 1 resistencia de 8.2M (Digi-Key)
- 2 resistencias 220uF (Digi-Key)
- 1 Capacitor electrolítico 100uF
- 1 105 de cerámica del condensador 1uf (Digi-Key)
- 1 potenciómetro de 500k o más (Amazonas)
- 4 LEDs de 3mm amarillo
- 4 LEDs de 3mm verde
- LED 5mm azul 1
- 1 LED RGB de intermitente (Amazonas)
- 2 16 pin DIP IC Socket soldadura tipo adaptadores (opcionales) Amazonasde 2,54 mm)
- 2 8 pin 2,54 mm Pitch DIP IC enchufes adaptador (opcional) (Amazonas - uxcell)
- 1 momentáneo SPST NO empuje interruptor de botón (Amazonas-uxcell)
- Conexión de alambre varios colores 24 calibre trenzado (Amazonas)
- Conexión cable rojo y negro 22 calibre sólido (Amazonas)
- Pegamento estupendo
- Tubo del encogimiento del calor
- 1 Brida pequeña
- Cinta de enmascarar
Herramientas:
- Soldadura de hierro
- Taladro
- Pedacitos de taladro de 7/64, 9/64, 3/16, 1/2 pulgada
- Multi-meter (sólo es necesario si tiene problemas)
- Cronómetro
Aquí es el circuito del dibujo en un archivo PDF.
