30 kVA Induction Heater (2 / 8 paso)

Paso 2: Palabras de sabiduría

El IGBT: o "ladrillos", como nos gusta llamarlos. Deben ser buenos para 600V (no un problema, nunca he visto un ladrillo clasificado bajo que antes), por lo menos 200A (yo uso 400A módulos a ser, seguro), y más importante, rápido. Esto es donde usted necesita comprobar la hoja de datos - IGBTs tienen un retardo de apagado inherentemente largo. Para la operación de 65 kHz, retardo de encendido + retardo de apagado, tiempo de subida + tiempo de caída debe ser 2 nos.

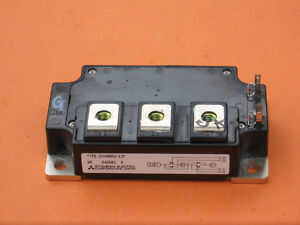

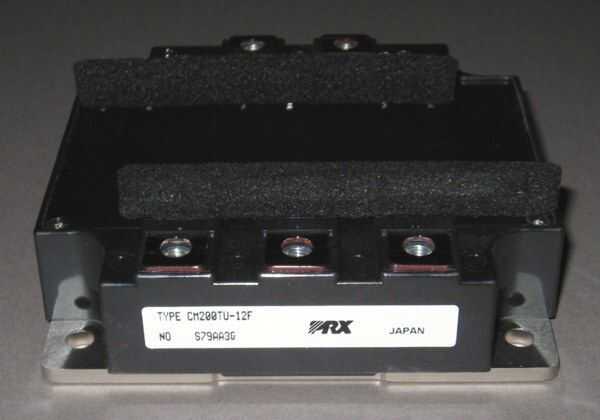

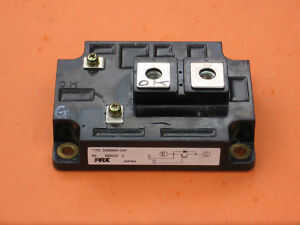

Ladrillos vienen en varios tipos: tipos 6-pack y algunos más raros transistor transistor de single, doble, como módulos de chopper. Solo-transistor módulos prevalecen para 1200V e IGBT más grande y tienen las calificaciones más alta térmicas y son más difíciles de montar. Duales (módulos de medio puente) son los más fáciles de montar y puede disipar menos. Son más comunes para los módulos de 600V. 6-embalajes que se utilicen para inversores de fase 3, no requieren conexiones de energía externa y tiene la clasificación de la térmica más baja.
Utilizar lo que se ve oportuno; Este tutorial utiliza módulos de medio puente.

El condensador del tanque: es muy muy importante. Maneja enormes cantidades de potencia reactiva a muy altas frecuencias. Es absolutamente esencial seleccionar adecuadamente esta parte. Debe ser un condensador de polipropileno o mica de alta calidad. Utilizar condensadores del tambor de frenaje gigante de Eurofarad; por otra parte, debe trabajar un arreglo serie/paralelo de condensadores más pequeños (como amado CDE942 de la serie del Embobinadora Tesla). El condensador final, por supuesto, es un agua o una unidad de refrigerado por conducción de Celem, pero tales casquillos ejecutarán cerca de $150 para una unidad de 2 uF. Usted quiere suficiente capacitancia a resonar con su bobina de trabajo a no más de 70 kHz.
