30 kVA Induction Heater (3 / 8 paso)

Paso 3: Principio de funcionamiento

Función de calentadores de inducción rodeando la pieza de trabajo con una bobina lleva una corriente alterna de alta frecuencia (kHz a MHz baja). Esto induce corrientes de Foucault en la pieza de trabajo, que actúa como un secundario del transformador en cortocircuito 1 vuelta. Las corrientes pueden ser enormes, del orden de varios miles de amperios. Esto causa alta me ^ 2R pérdidas en la pieza de trabajo, calentándolo.

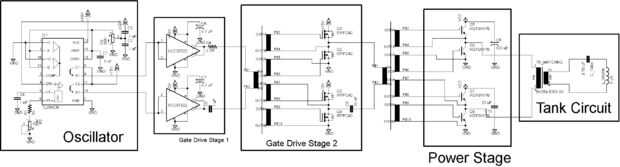

Descripción esquemática
Nota: ignorar los números de modelo de transistor; Sólo usé lo que había construido el águila en.

IC1 es un TL494 actúa como un oscilador con frecuencia y tiempo muerto ajustable. La salida se alimenta en la entrada de dos UCC37322 9A puerta en coche ICs, que "reforzar" la señal en algo capaz de controlar puertas de transistor de alta capacitancia. La señal de salida se pasa a través de C5 para asegurar que sólo el componente de alterna alcanza GDT1, un transformador de la unidad de puerta. Este transformador proporciona el aislamiento eléctrico necesario para conducir Q1 a Q4, que forman un puente completo. Este puente intermedio es necesario para proporcionar la alta potencia media necesaria para conducir Q5 a Q8, un puente completo de grandes módulos IGBT.
Este puente forma el inversor principal. La salida de este inversor es dejó a través de un transformador de 20:1 toroidales TR_MATCH, que brinda impedancias así como aislamiento de L_WORK, el inductor de la bobina de trabajo. El condensador C_TANK forma un circuito resonante LC L_WORK; al conducido en resonancia, este circuito muestra cero impedancia reactiva al inversor, que permite energías más altas y reducir al mínimo las pérdidas en conmutación en el inversor.
