30 kVA Induction Heater (4 / 8 paso)

Paso 4: Construcción: controlador

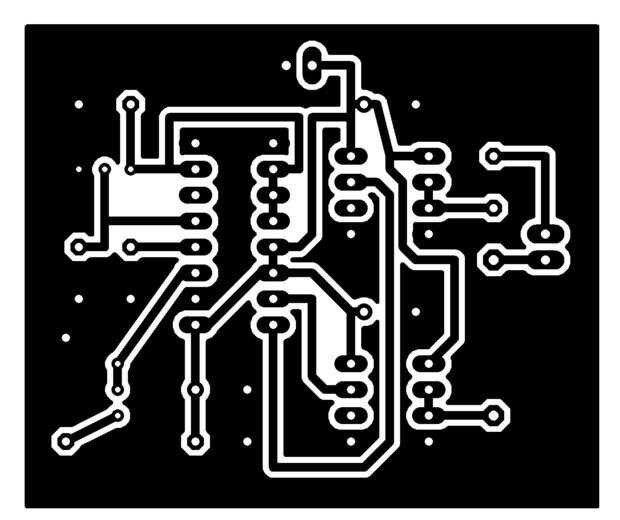

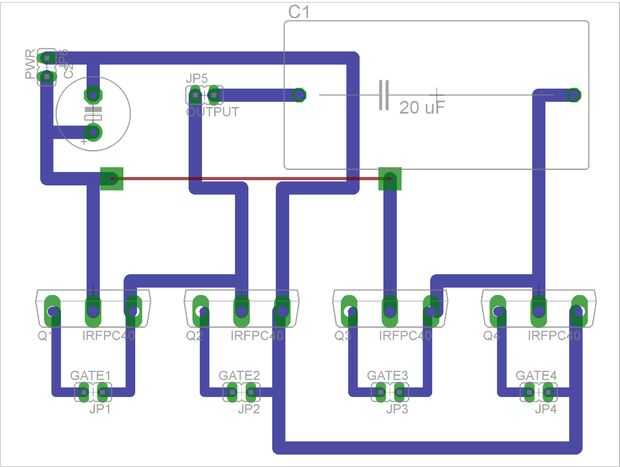

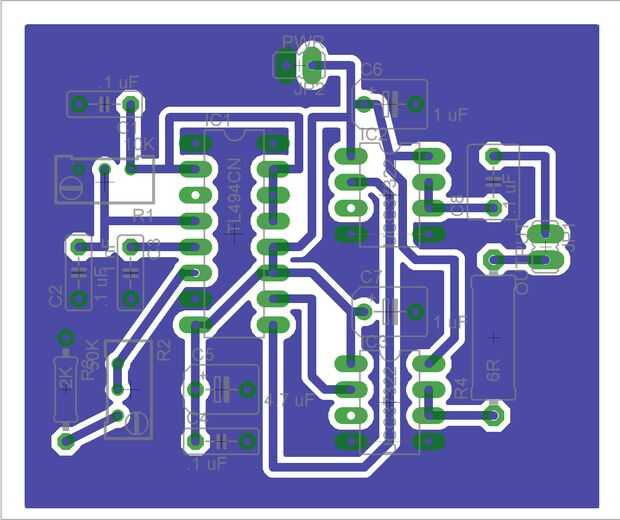

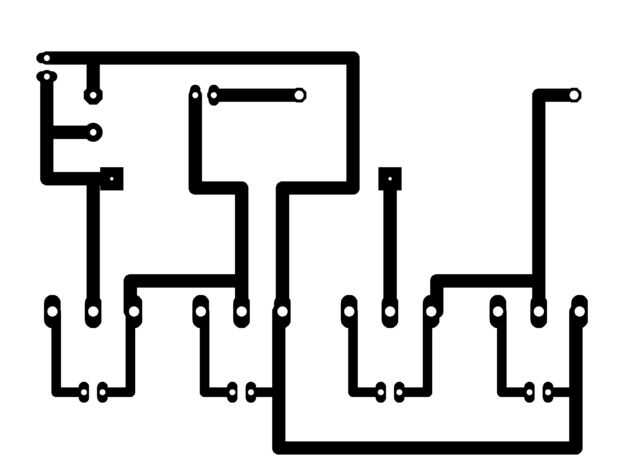

Construir el circuito lógico que usted desee, ya sea por medio de las imágenes adjuntas para hacer juntas o con perfboard o un protoboard.
Los transformadores de la unidad de puerta deben ser capaces de pasar una onda cuadrada de alta calidad en su frecuencia de funcionamiento. Para comprobarlo, viento 10 + 10 vueltas sobre el toroide, conectar un juego de bobinas de un generador de señal y alcance a través de la otra. La salida debería ser como una onda cuadrada razonable.

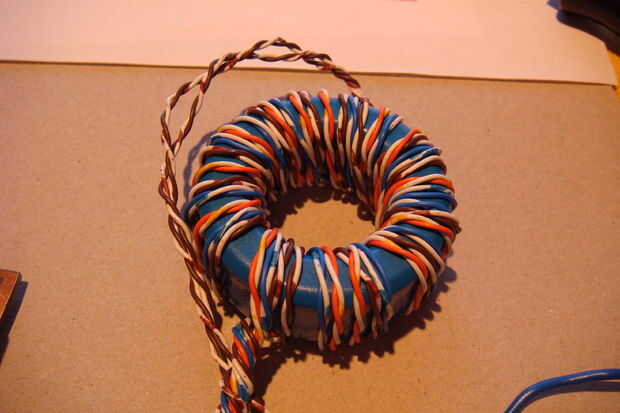

El GDT debe ser herido con 5 cables trenzados para reducir al mínimo la inductancia de fuga. Muchas personas han tenido suerte con el uso de cable CAT5, que viene previamente torcido.
