Paso 3: construcción
Cómo aficionados de electrónica construcción sus proyectos es una decisión personal subjetiva a menudo dictada por los recursos que tengan a la mano, o sus objetivos finales que desean lograr. Inicialmente que el prototipo este circuito en un protoboard junto con varios otros para probar su funcionalidad e idoneidad para satisfacer mis necesidades. Esto también asegura que tengo una comprensión adecuada del circuito, suficiente para construir de manera más permanente. Leer atacó una versión real incompletos y le dio unos toques juiciosas, pateó los neumáticos por así decirlo.
No siempre hago eso pero en este caso lo hice. A veces el prototipo es la versión final. A veces arrojan el lío todo en un cubo de chatarra también. Pero en este caso que estaba buscando algo un poco más el esfuerzo adicional de prototipos este circuito. A continuación, una vez gané una comprensión suficiente de lo el modelo de los componentes físicamente.
En este caso qué modelado significado ponía un pedazo de perfboard sobre un trozo de espuma y pegando las piezas en él en varias configuraciones hasta que llegué a algo estaba convencido de que podía montar en el circuito final. Encuentra este paso más fácil de soldar y desoldar cosas como que avanzar construyendo un circuito entonces decidir de repente que no me gusta la colocación de las piezas por cualquier razón. Tal vez sus relaciones espaciales son más muy afilado con piedra a la mía pero encuentro este paso a menudo me ayuda a hacerlo. Es opcional pero me da un un circuito terminado mirando.

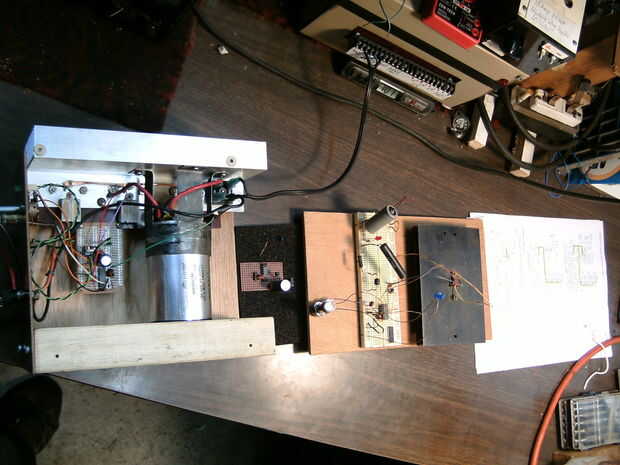

Examinar esta imagen adjunta que es sólo una oportunidad más amplia de la imagen en el paso anterior. En él puede ver la progresión del proyecto como lo hice, de mis garabatos en una impresión de esquema, a mi circuito breadboarded, entonces mi modelo y finalmente el dispositivo terminado.
Una cosa más a destacar:
En esta foto pueden ver un negro pedazo de cable zip viene de una barrera en una caja tan. Caminó abajo AC de un transformador que está en esa caja. Que el cable de zip va a las entradas de AC de un rectificador de puente de diodo que va a un condensador de filtro. Eso es cómo yo estoy suministrando DC a mi circuito. Sólo pensé que debo mencionar para la información completa de cómo funciona este circuito entero. Esos elementos no están en el esquema pero se supone necesario para su correcto funcionamiento. Estoy seguro que puede alimentar este circuito CC de otra fuente, así, pero este es el método más simple que conozco.
Una vez que publico esto que lo esperan ansiosamente alguien posteando una foto de ellos en los comentarios. O tal vez construirás uno y creo que apesta. Cualquiera manera me encantaría oír de quien con respecto a este circuito. ¡ Amo mío! Espero que como el tuyo también.
