Paso 4: El circuito de Shocker

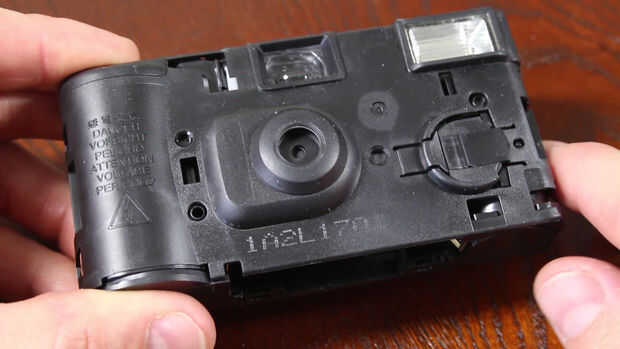

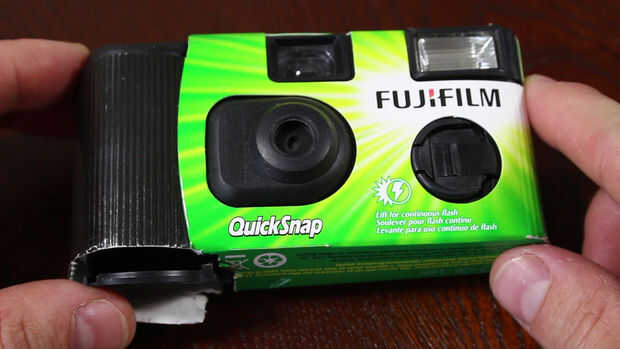

Para este proyecto, tuve una cámara FujiFilm, modelo #1A2L1701. Ninguna razón en particular para esta marca, es solo la que elegí en primer lugar.
Si desea seguir los pasos exactamente, puede buscar el número de modelo en el exterior de la carcasa.

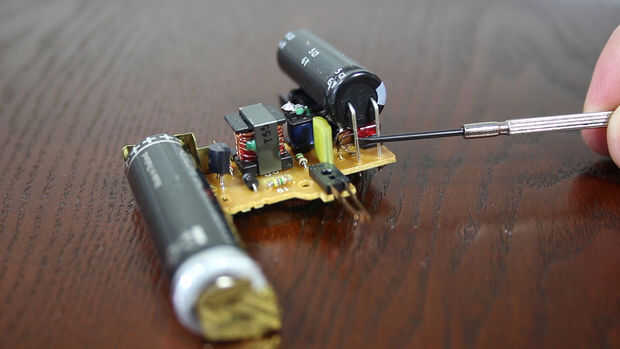

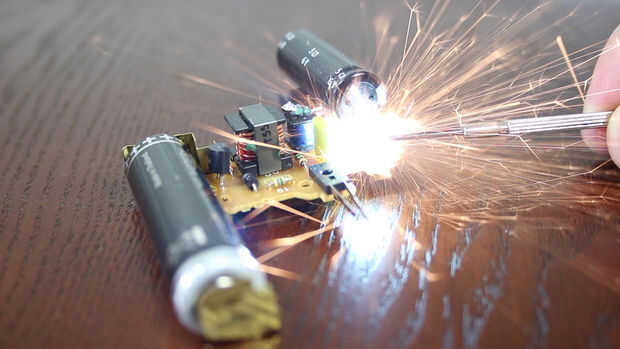

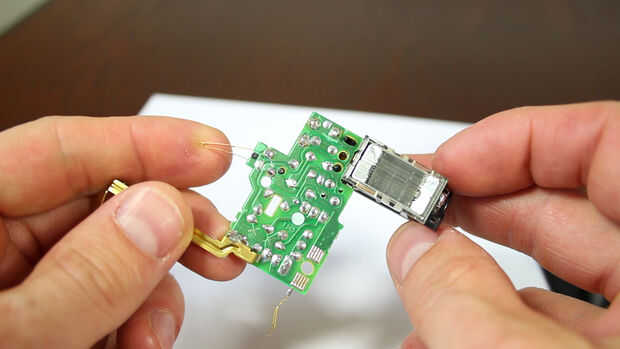

Apertura de la caja, encontrarás una placa de circuito. Esta placa unidades flash de la cámara y carga un condensador electrolítico con 330 voltios. Probablemente obtendrá sorprendido le si usted toma hacia fuera pelado manos. Para evitar que dio una sacudida eléctrica, use un pedazo de metal a cortocircuito en los cables de 2 en el condensador, como se ve en las fotos.
El circuito debe ocultar dentro de la cubierta, por lo que tiene que ser hecho más pequeño. Mucho más pequeño.

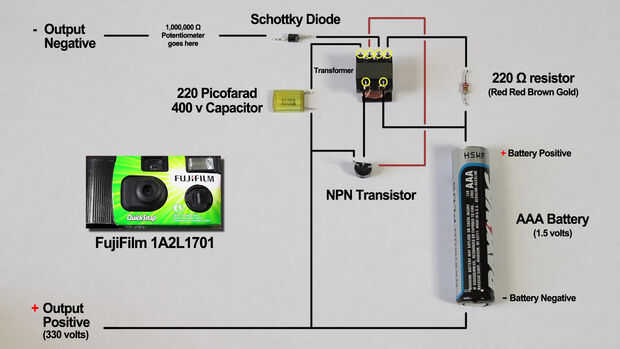

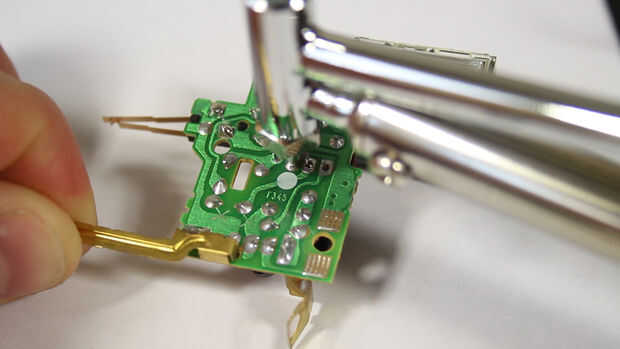

Para ello, desoldar los 5 componentes en mi

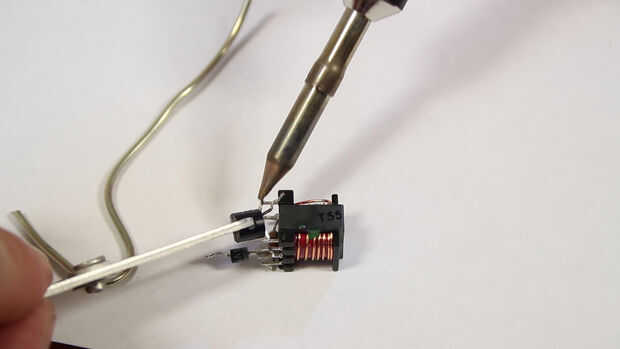

y soldar los componentes directamente a sí mismos como se muestra.

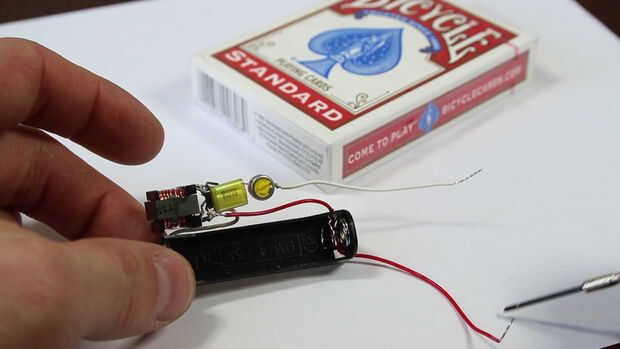

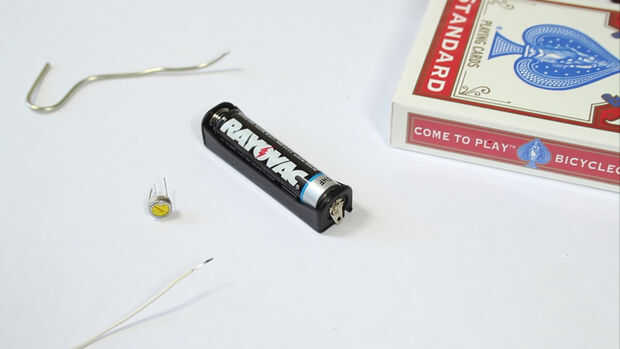

También decidí añadir un soporte de la batería AAA y un potenciómetro de 1M Ohm para ajustar la tensión de salida.
3 cables salen del transformador.
1 va para el potenciómetro de 1 va a positivo de batería y el otro va al negativo de batería y continúa hacia fuera.
Esto debe salir 2 cables expuestos, que más tarde se unirá a los pads de shocker.

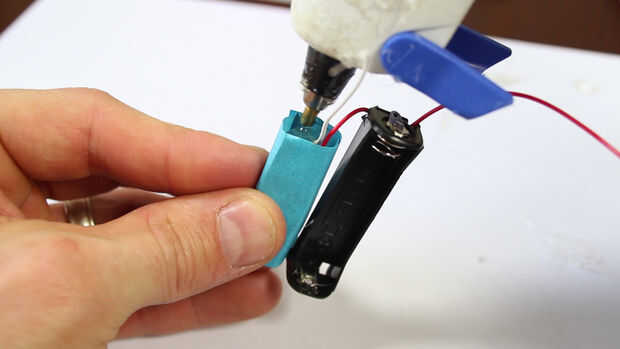

El último paso es doblar el papel alrededor del circuito y llenar con abundante pegamento. Esto debe fortalecer los componentes mantiene firme en su lugar.
