36W ajustable 24 VCC fuente de alimentación (2 / 3 paso)

Paso 2: construcción

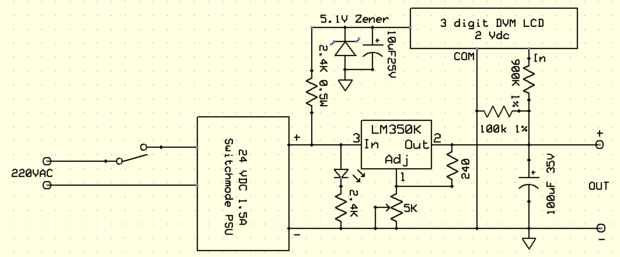

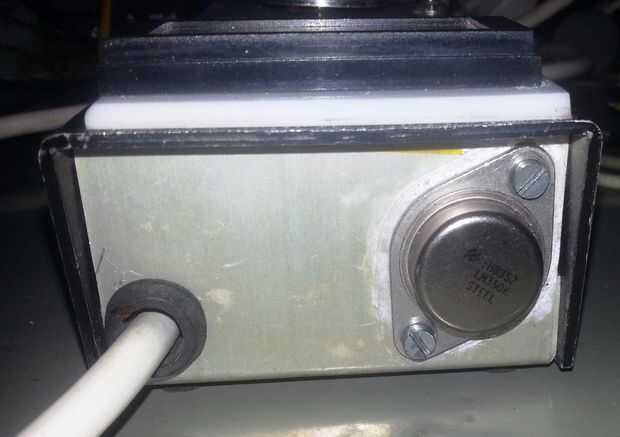

1) Perfore los orificios para el IC (LM 350), se trata de una impresión del pie TO3.

2) taladrar los agujeros para la PSU (en lado de la fuente de alimentación hay tornillos M3, uso la misma huella)

3) perforar el resto para las tomas de salida, interruptor, LED, potenciómetro, cable de entrada y MVZ.

4) instalar el IC en un disipador de calor, o si utiliza una caja de metal, utilice termal grasa aislante apropiado.

5) utilizar 20-22 AWG de alambre para línea eléctrica,

para todas las conexiones se hará más pequeño calibre.

6) pase el cable de entrada a través de un ojal de goma suave.
