Paso 1: Partes

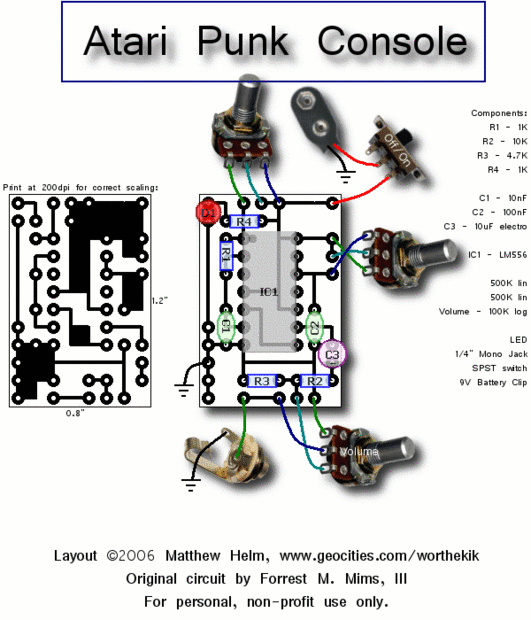

Armar de bien el APC en la protoboard fue un buen ejercicio para entender sus logicas, el modelo en el que me base por completo es el de la imagen de si. A diferencia del instructivo que mostre, aca en lugar de un altavoz se una un 1/4" Jack Mono, es una entrada para un cable de instrumento común, para ser conectado a un amplificador. Este modelo necesita un par de conocimientos previos que yo no tenia y explicare en los siguientes pasos. Todas las piezas se pueden encontrar en tiendas de electronica, salvo el plastico ABS usado en la impresión y la placa de metal trasera, pieza puede ser impresa en 3d tambien.
Lista de piezas usadas:
-Circuito Integrado IC 556
-Resistencias: 1K (2); 4, 7K; 10K
-Capacitadores: 10nf; 100nF; electro de 10uF
-Potenciometros: 500K lin(2); 100K log
-Led Rojo
-1/4 "Jack mono
Interruptor - SPTS
-Bateria de 9v
-Placa Virgen o Placa Fenolica
-Cloruro Férrico 250ml
