Paso 1: Establecer la línea divisoria
Una línea de partición es donde se unen dos partes de un molde. Nuestro objetivo es establecer una línea divisoria tal que ninguno de nuestros moldes ve todos los socavados. Podemos generar una línea de partición muy simplemente el comando de Rhino silueta.

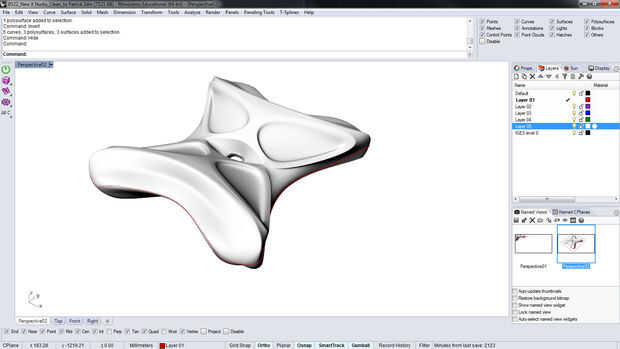

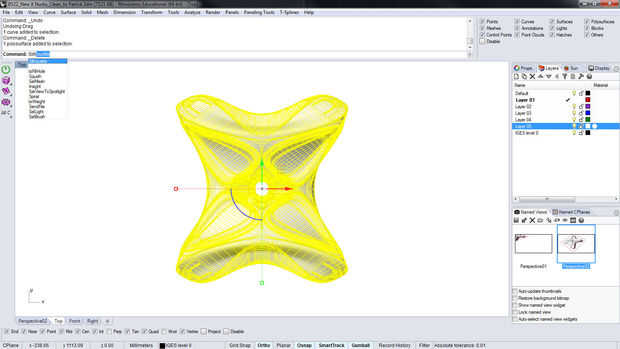

En una vista ortográfica que coincide con la orientación de su molde previsto - en mi caso, la vista superior - y seleccionar la pieza (ver imagen). Ejecute silueta para generar la línea de partición en la vista activa. Ejecute el comando unir y limpiar las curvas resultantes para llegar a una línea divisoria continua (ver segunda imagen).
