Paso 3: Ensamblaje del marco
Después de imprimir las piezas que usted puede comenzar a construir el marco:

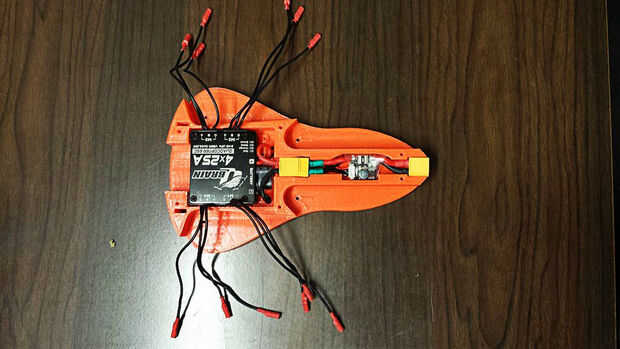

Iniciar con el marco superior, tienes que cortar y soldar nuevamente el cable de la QBRAIN y el módulo de alimentación en la caja de diseño, luego pasar el cable de señal en el agujero y poner todo en su lugar.

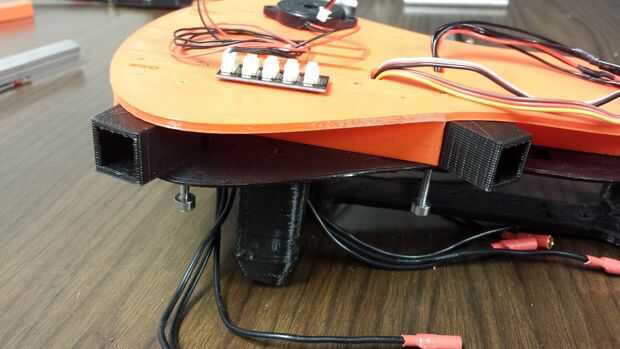

Tomar el marco inferior, pase el cable del motor en los agujeros, la correa de velcro y cerrar la 2 mitad del marco con los 2 tornillos delanteros y los 2 tornillos de mediados.
Coloque en posición el soporte de la batería y asegure con 4 tornillos.
(Nota: para considera el conjunto del brazo 2 brazo frontal con 1 motor CAC y 1 motor de CW, y lo mismo para la parte posterior del brazo. Cada impreso de apoyo del brazo tiene 3 huecos para mantener la posición cuando usted apriete los tornillos del 4 brazo, estos huecos tiene que estar hacia arriba)

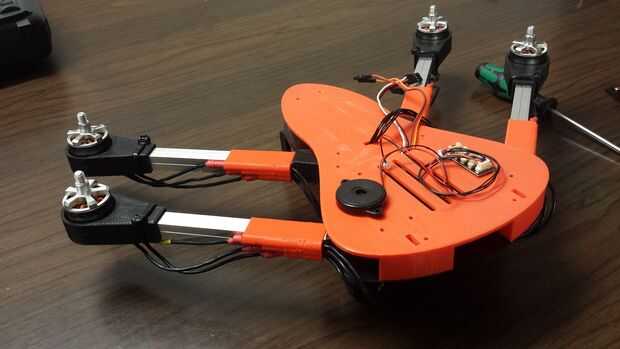

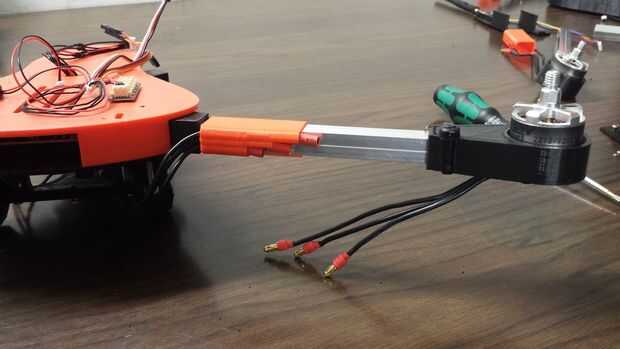

Ahora el montaje del brazo, fijar el motor con los 4 tornillos en el soporte del Motor, inserte el Perfil de aluminio en el agujero cuadrado (puede utilizar pegamento o perforar el perfil de un tornillo de seguridad), a continuación, inserte el brazo de soporte en el otro lado del perfil (taladro y tornillo de seguridad, cuidado acerca de la posición del tornillo, lugar desde el exterior de la estructura no pegue ahora si desea utilizar el bloqueador de cable).

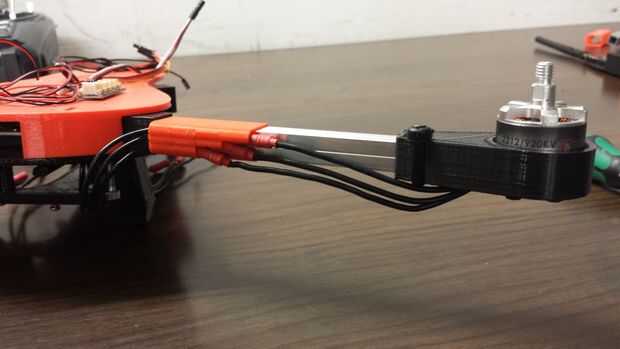

Inserte el montaje de los tornillos de apriete los 4 marco anche del brazo (sugiero utilizar tornillo con cabeza Allen, fáciles de apretado y floja para sujetar el brazo abierto o cerrar)
Ahora usted puede acortar el cable QBRAIN (sólo esto, porque tienes que probar la rotación del motor antes de acortar el cable del motor) mira la foto, usted puede cortar tanto como desee (Compruebe la longitud para cerrar y abrir el brazo), pero en este caso no puedo invertir el cable del motor si los desconecto. He intentado diseñar un fácil bloqueador de cable (no incluido) pero no estoy realmente satisfecho, tal vez un simple ziptie hará el trabajo mejor

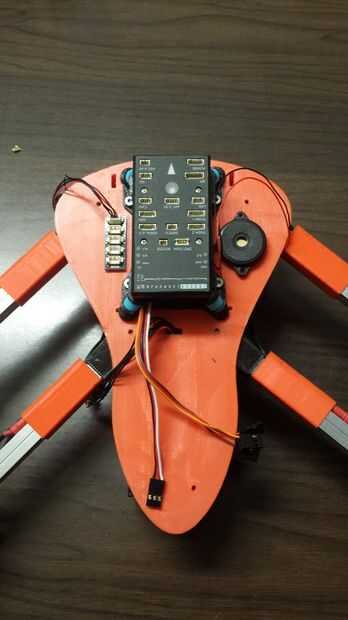

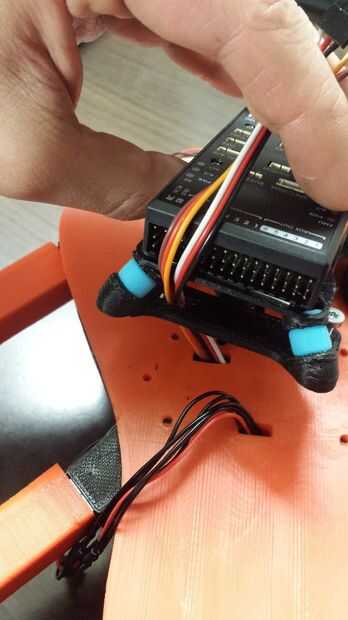

Siguiente: imprimir la FC de la ayuday en la parte inferior cortar un agujero cuadrado (uso de una cuchilla calentada por un mechero) en la proximidad del agujero para el cable de señal de la QBRAIN. Pase el cable por el orificio y conseguir el apoyo FC con 4 tornillos, Monte la bola de amortiguación y la parte superior.
Último paso es montar el RC y telemetría apoyo acaba de poner en su lugar y apretado un tornillo en la parte posterior, en la parte delantera estará el tornillo del brazo posterior para fijar todo con el canopy.
