Paso 4: Conexión electrónica

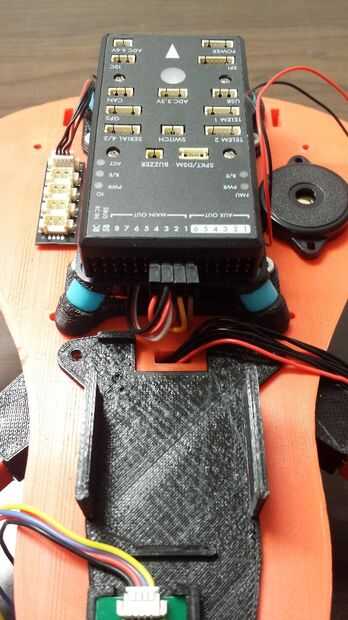

Con biadhesivo puede fijar la FC sobre el apoyo de FC, el timbre de la derecha y el I2C divisor a la izquierda, conecte el cable relativa al lugar correcto

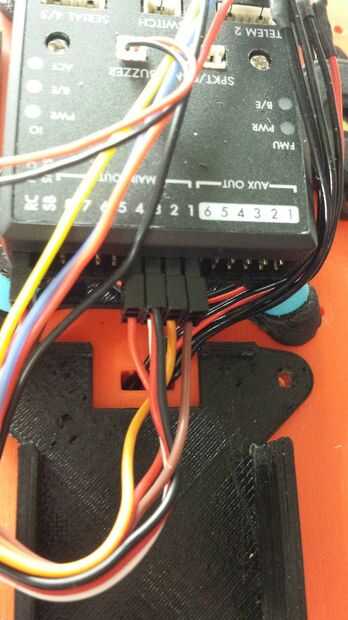

Luego conecte el cable de señal del motor a la FC como en la foto
- marrón
- naranja
- Blanco
- rojo
pero usted comprobará si está todo muy bien más adelante.
Extender el cable del monitor de energía y se conecta

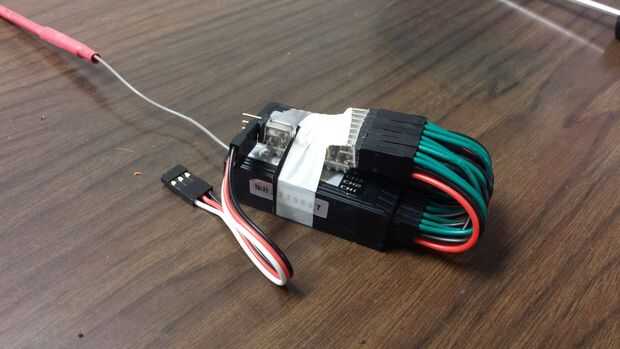

Utilice el macho a cable de servo macho para conectar el receptor al codificador PPM entonces garantizar que el receptor con algún adhesivo.
Extraiga la telemetría de su caja de plástico e insertarla en su lugar, flojo el tornillo, coloque el soporte de la telemetría y apriete otra vez, conectar con el FC.

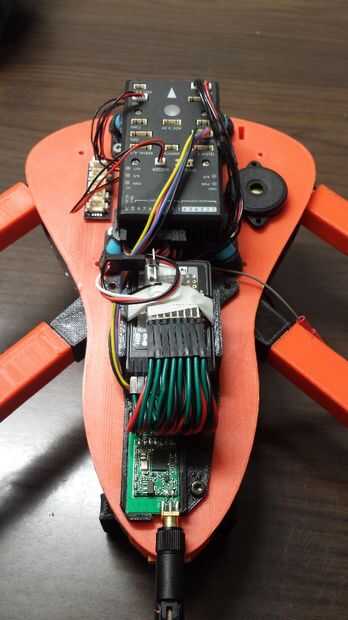

Coloque el receptor en su lugar entre la telemetría y la FC y conecte el cable de codificador PPM a RCin FC.

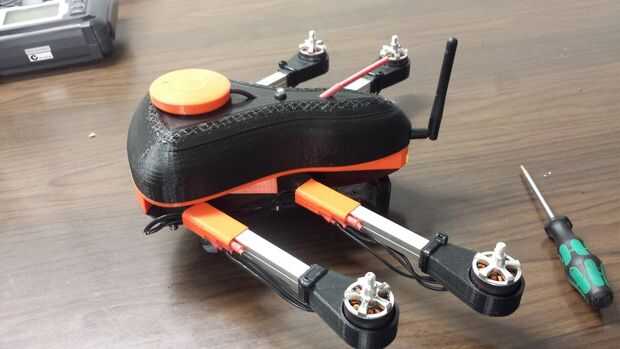

Utilizar el biadhesivo para asegurar la caja del GPS a la cubierta, pasar el cable en el agujero, ajuste el botón del interruptor en su lugar. Conectar todo a la FC y empuje la antena del receptor en el orificio posterior del pabellón.
Ahora es tiempo de terminar a configuración de la FC, para que no cierre la cubierta.
