3D diseño para impresión 3D (2 / 5 paso)

Paso 2: Sobresale parte 1: agujeros

Aleros presentan un desafío a las impresoras 3D sin material de apoyo. Suponiendo que el plástico de la boquilla es un cilindro (relación ancho/grueso de 1), cuando se imprime un rizo de más de 45 grados, se saca el filamento en aire libre. En la práctica, el filamento es más ovalado en forma (relación ancho/espesor de 1.2-1.8), tan salientes más pronunciadas pueden ser impresos, pero no mucho. En general, es una buena idea seguir la regla de"45 grados". En pocas palabras, no diseñar voladizos más que 45 grados.

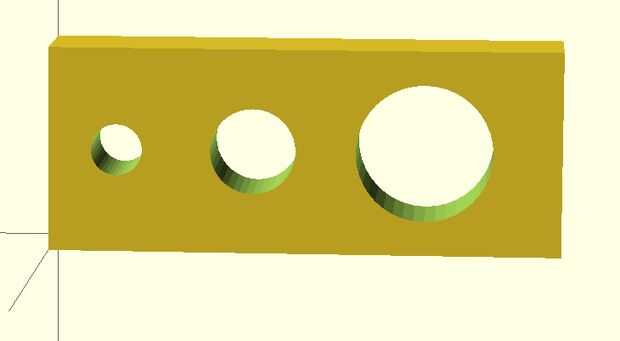

Esto presenta un problema para los agujeros. En la primera imagen, vemos que la parte superior del agujero es saliente. Si la parte está a una manzana con agujeros, podría darle la vuelta sobre su espalda e imprimir planos, evitando los excesos. Parte del diseño es sólo la manera de que pensar.

Suponiendo que tengo que imprimir vertical, como se muestra en la imagen, tengo que hacer una llamada. Las imágenes cuentan con tres agujeros, de diámetros de 3mm, 5mm y 8mm de izquierda a derecha. Plástico tiene cierta rigidez, por lo que puedo imprimir el agujero 3mm bien como es. El agujero de 5mm tendría poco caídos de plástico y tendría que ser taladrado. El agujero de 8mm es probable que imprimiría extremadamente mal.

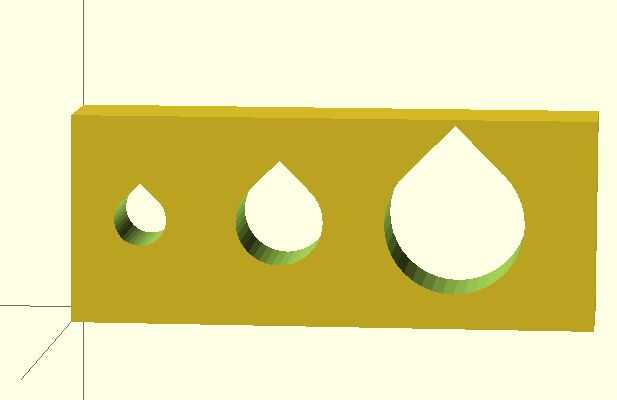

Para agujeros más grandes, puede utilizar una técnica llamada teardropping. Esto se muestra en la segunda foto. Teardropping límites de desplomes a 45 grados, hacer los agujeros más grandes para imprimir. Para los agujeros con una tolerancia suelta, esto mantendrá sólidamente un perno o cojinete. Un agujero apretado tolerancia tendría que ser perforado.

En el archivo OpenSCAD, he proporcionado un módulo que hace lágrimas dados una altura y radio.
