Paso 4: Corte en el ShopBot
Material
He utilizado el aislamiento de espuma de color de rosa porque es denso, suave y barato! Compré una hoja 4 x 8 de Owens Corning Fomular 150, 2 pulgadas de espesor. El material viene rebajo para caber entre los pernos prisioneros, por lo que si una dimensión de su modelo es más grande que 16 pulgadas esto no funcionará. Para cortar el aislamiento me anotó en ambos lados con un cuchillo y luego lo rompió. Fácil como puede ser.
Usé unos pequeños toques de pegamento caliente para fijar mi material a una franja sacrificio de madera contrachapada de 1/8. ¿(No sé por qué usted necesita una tira de sacrificio? Tomar la clase de formación de ShopBot). Si quieres más adelante quitar su pedazo de la madera contrachapada, utiliza pequeños toques de pegamento.
Falda de aspiración
Usted notará en las fotos que se quita la falda vacío normal. Mi primer intento (segundo si se cuenta el fallido trabajo BabyBot) encontró que el movimiento arriba-abajo del huso cavar la falda en el material y lo destruyó. Este material es demasiado suave para una falda rígida. Aflojó la falda vacío, levantada el husillo y la falda cayeron hacia fuera.
Sin la falda que tuve que perseguir el huso alrededor con una aspiradora de taller portátil para mantener la mesa limpia.
Ajuste de 0, 0
He tenido problemas con el ShopBot perdiendo su posición en medio de un corte y arruina mi pieza. Sobre todo esto ha sucedido con el tamaño de la tapa de tabla BabyBot, pero me preocupa todo el tiempo ahora. Mi enfoque es dibujar un punto de 0,0 en la tabla del vacío y la SB a 0,0 allí. Luego levante el eje y colóquelo en la esquina inferior izquierda de mi material. Destaco las coordenadas en la consola de SB y escríbalas. Entonces puso 0,0 a donde se encuentra el eje. De esta forma si la SB pierde posición de que puedo volver a la mesa la marca para 0,0 hacia el desplazamiento conocido y rezero allí.
Paso de aire
Configurar el Z 0 para la parte superior del material para que los cortes estarán por encima de él. Traigo en mi primer archivo de la parte (el uno con el A en el nombre) y hacer un corte. Este paso de aire, me permite ver que el material esté colocado correctamente y permite que el eje calentar. Dejé que aire cortado durante dos minutos.
Los bits de la carga
Revisar su archivo corte primera, con la A en él. Entrar en modo de vista previa en el software de control de SB y asegúrese de que se parece a lo que usted espera. Ahora recuerdo que el nombre del archivo le dice que esto es un poco de molino final 0.5.

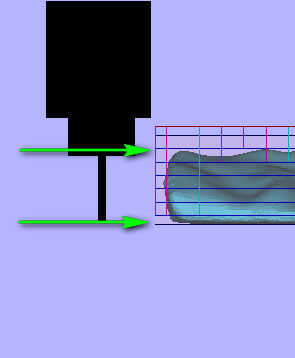

Cuando se carga la broca debe medir la distancia entre la punta de la broca y el mandril. Si se corta cualquier más allá el portaherramienta frota la pieza de trabajo y corre el riesgo de daños a la pieza y la pinza. (ver imagen) El nombre del archivo nos recuerda que nosotros necesitamos 1,67 pulgadas claros. Si no te la broca puede extender con seguridad esta lejos, entonces tienes que volver a tallar V 3d y corte el modelo en pedazos.
El Real Z
Sé por mi nombre de archivo que Z 0 es en la parte inferior de la pieza por lo que enciendo la aspiradora de mesa (recordemos que la tabla sólo es plana con la aspiradora encendida) y en la parte superior de mi pieza sacrificial Z 0.
Los cortes

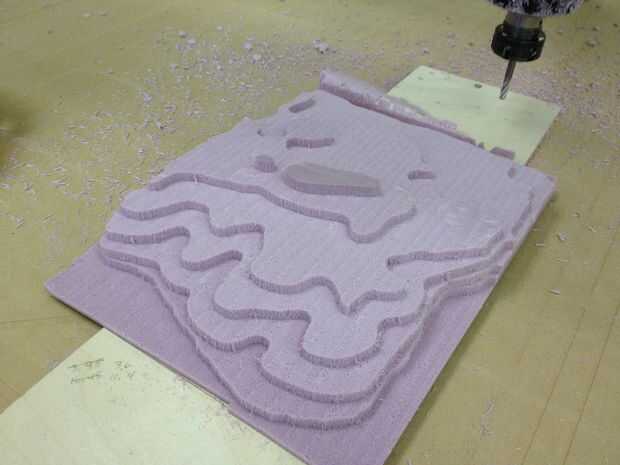

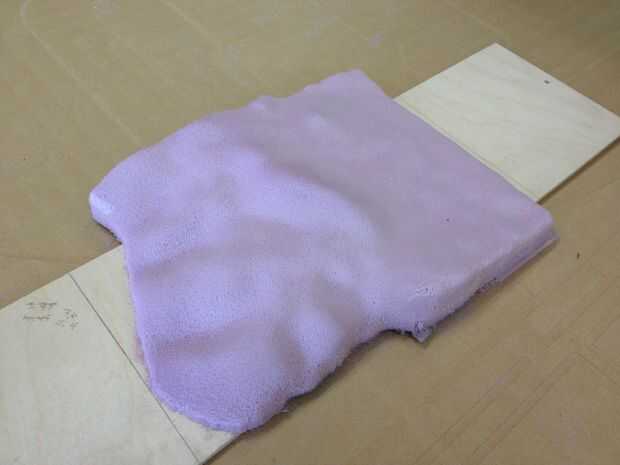

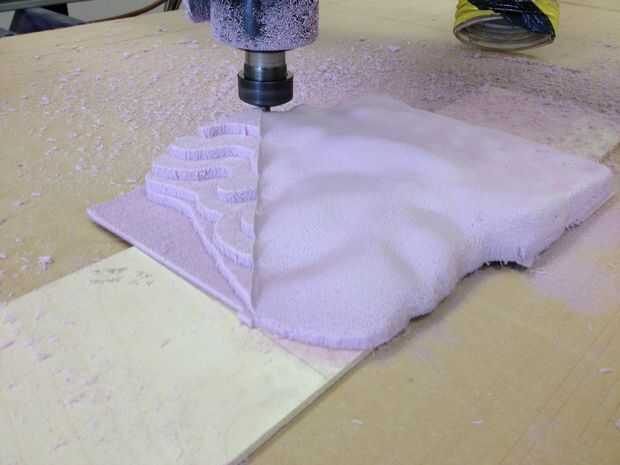

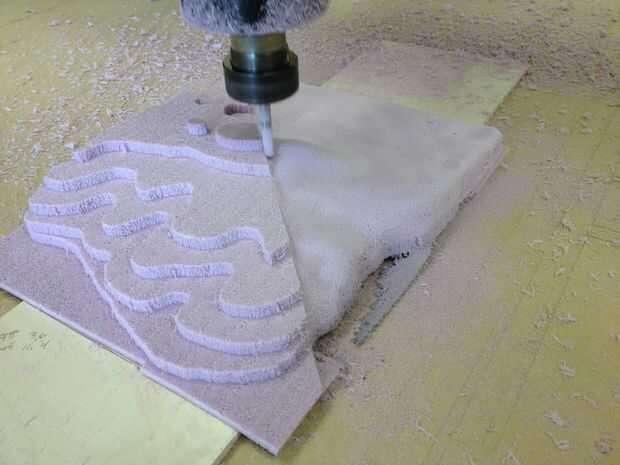

Ahora dejo el ShopBot ejecutar y mi modelo poco a poco aparece el bloque sólido. Es realmente algo que ver.
Configurar el molino de extremo 0.5 a 8.000 rpm y 2 ips velocidad de corte. Esto parecía funcionar bien.
El molino de extremo 0.25 corría a 10.000 rpm y 6 ips. Encontré que estaba empezando a romper un poco el material. Usé "cambio <" en el ShopBot para bajar la velocidad de corte a 3 ips y el problema desapareció.
