Paso 2: El marco del espectáculo

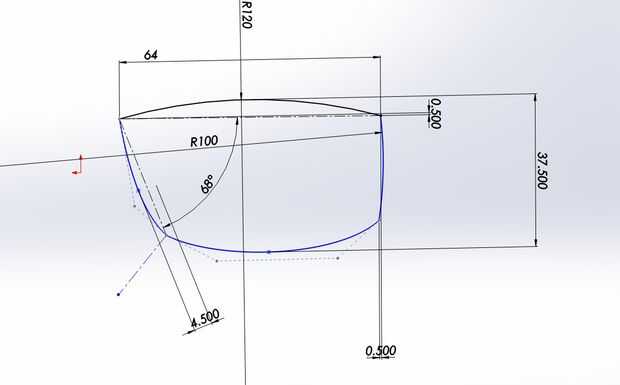

Primero nos esboza un esquema del marco de la incorporación de las dimensiones generales. Para la curva superior y exterior utilizo arcos, la parte inferior y curva interior utilizar splines. Arcos que sea más fácil restringir el dibujo, aunque también es una opción de diseño.

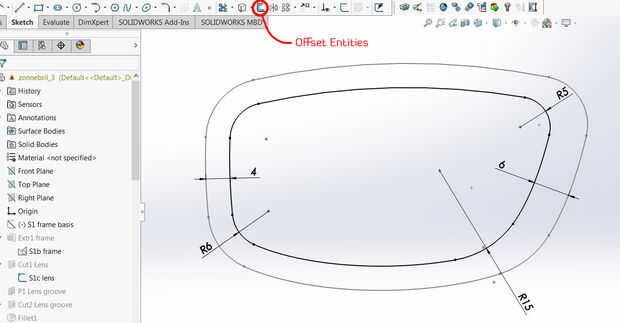

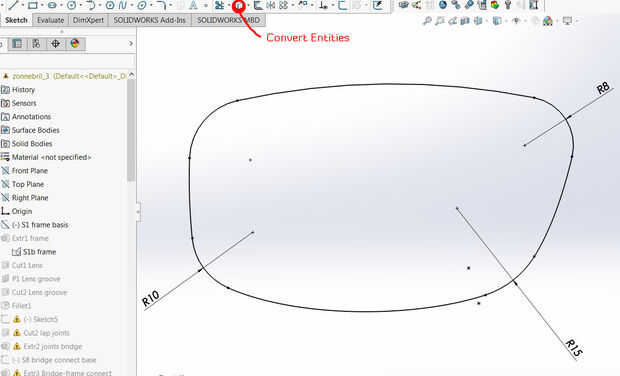

Luego para completar el cuadro, crear un dibujo diferente e importar el boceto base previamente creado con el comando 'Convertir entidades' en la barra de herramientas Dibujo. Luego agregar los redondeos. La razón por qué crear un dibujo nuevo es mantener el diseño de la base para la fácil modificación, ya que agregar redondeos en el bosquejo original puede eliminar algunas de las limitaciones.
Nos sacan este dibujos de marco a un espesor con un mínimo de 2 mm. agregar por lo menos 0,8 mm por cada lado del material de la lente va a utilizar.

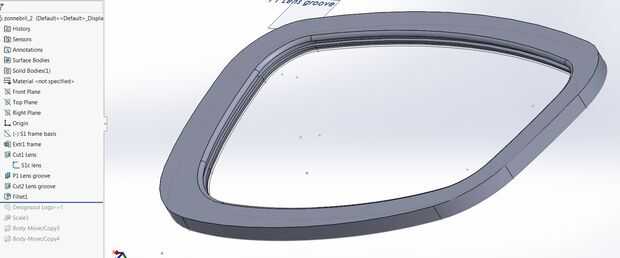

Para crear la ranura para ajustar la lente en, creamos un plano con un desvío de al menos 0,8 mm del plano base, un desplazamiento de dibujo hacia el exterior mm 0,5 del último sketch creado y extruir corte este hasta una profundidad igual al espesor de su material de la lente más un juego adicional de al menos 0,2 mm a cuenta para impresión inexactitudes en el 3D. También he añadido un filete hasta el borde donde encaje la lente en el marco para un ajuste más fácil.
