Paso 3: Las articulaciones
Las juntas de que usamos son juntas de regazo – en un corte a través de la vista una parte parcialmente traslapará con el otro. La superposición se puede reforzar con pegamento. Será crear cuadrados en forma de vueltas y no por ejemplo encaja porque de esta manera podemos deslizar las juntas y unir y utilizar la compresibilidad del plástico, así que conseguir un mejor ajuste aunque habrá inexactitudes debido al proceso de impresión 3D.

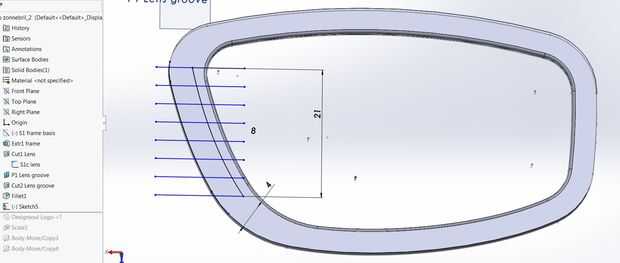

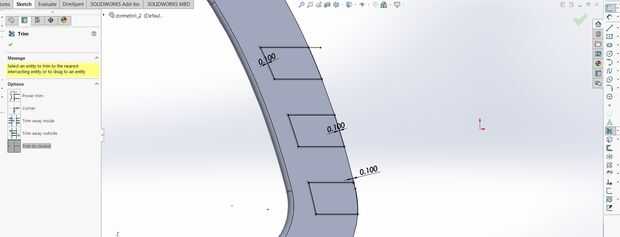

Primero vamos a establecer una base para las plazas. Compensamos el contorno exterior de la estructura donde el puente se conecta a 4 mm y las líneas horizontales con un patrón de dibujo lineal. A continuación, en un nuevo sketch, usamos la herramienta Recortar entidades con ajuste de 'Ajuste a la mínima' para crear las plazas que se corta el marco con la herramienta extruir corte, a mitad de camino en el espesor del material.

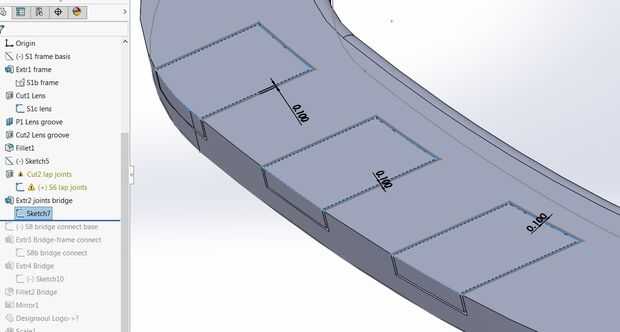

Entonces para crear el lado positivo de las juntas de regazo nos crear un nuevo dibujo en la parte superior del marco, compensar las plazas creadas anteriormente a una distancia de 0.10 a 0.15 mm (ver lo que funciona mejor para el material que está utilizando) y para sacar esto con ajuste 'Offset de la superficie' en las cavidades cuadradas del marco con el mismo valor de liquidación.
