Paso 4: El puente

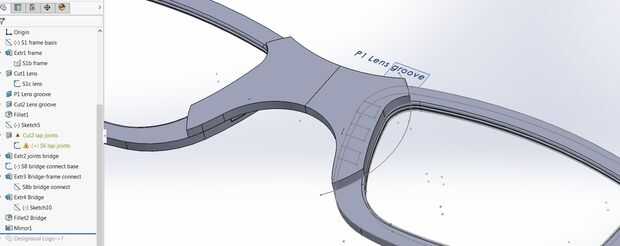

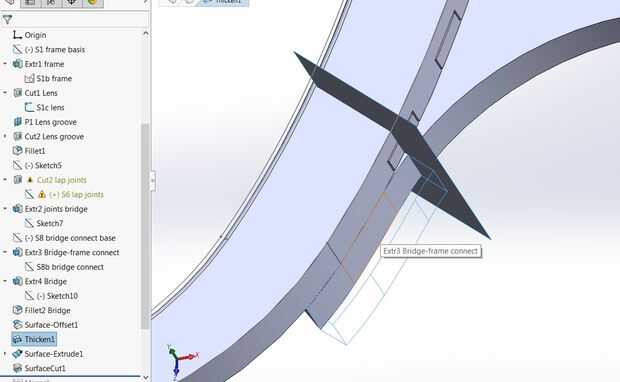

Con la parte superior de la estructura como base, dibujamos el boceto para el puente. Utilizando entidades convertir, copiamos el contorno del marco en el dibujo actual. Dibuje la línea central de las gafas – debe haber unos 12 espacio de mm donde el puente se apoya en la nariz para que la línea central es de 6 mm de la parte exterior del marco. Conecte el bosquejo se puede convertir a la línea central con arcos que son tangentes a la estructura y tienen su centro alineado verticalmente con la línea central. Recorte a las entidades exceso resultará en el contorno de la mitad del puente. Es una buena idea utilizar ahora la función de espejo para comprobar su diseño.

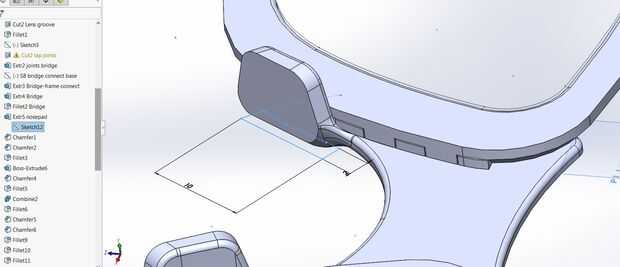

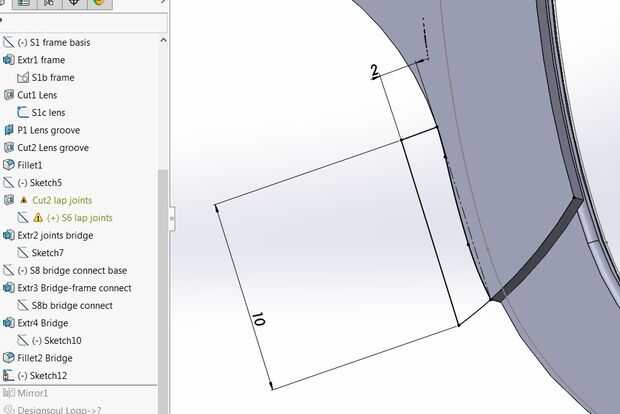

Podemos crear plaquetas para más comodidad a partir de un boceto en la parte superior del puente. Compensar una parte de la curva interior del puente a menos de 2 mm y hacen unos 10 mm de altura. Luego conecte el puente y sacar a 8 mm.
Puede acabar la forma puente con filetes y chaflanes a tu gusto.
