Paso 1: El CAD diseño
Diseño de piezas

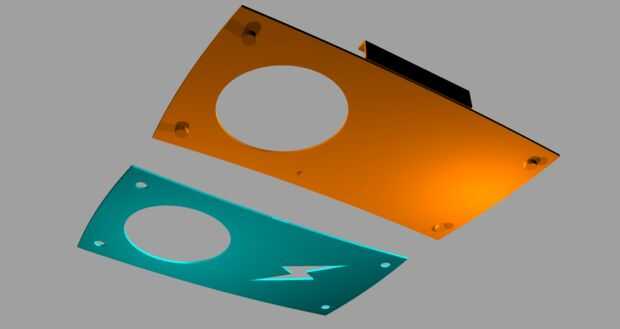

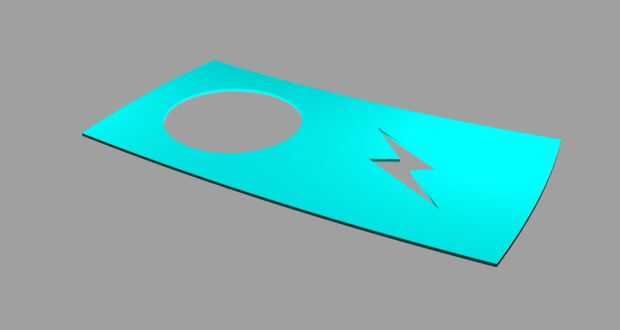

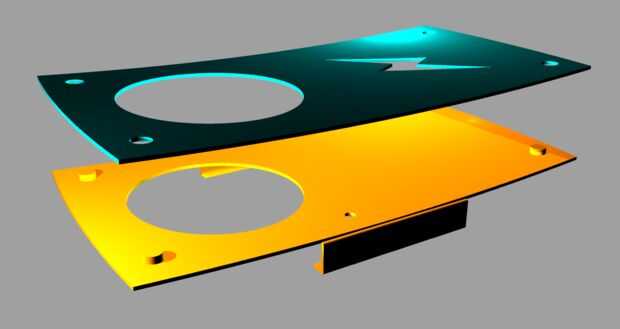

La primera imagen muestra las dos partes de que la cubierta se construye en su posición relativa de la Asamblea. El diseño ha sido realizado con Rhino 4 Extruyendo una curva que siga la curvatura de la pantalla con bordes. Como se mencionó en la introducción usando varios puntos de repere respetan del plano horizontal inferior (las medidas se han tomado en el mundo real ;)) la posición de puntos ha sido utilizada en la vista lateral del cad para crear un par de Beziers paralelo entonces se unió con dos líneas rectas. La curva compuesta de extrudado fue posible crear la superficie plana: la base para la creación de los componentes.
La vista de la pantalla redonda está habilitada como alternativa a la vista de pantalla completa normal por un pequeño imán de Neodimium que cuando está en la proximidad de la pantalla táctil de teléfono inteligente, la función está activada. El efecto ocurre solamente en una posición específica que ha sido encontrado experimentalmente y medido con un calibrador. Para este modelo que se ha utilizado un diámetro de 3mm de imán de Neodimium x 1mm de espesor y cada superficie plana es de 1 mm de espesor.
El componente inferior incluye un 'L' en forma de carril en el medio que se utiliza para mantener la tapa en su sitio cuando se inserta en el teléfono inteligente.

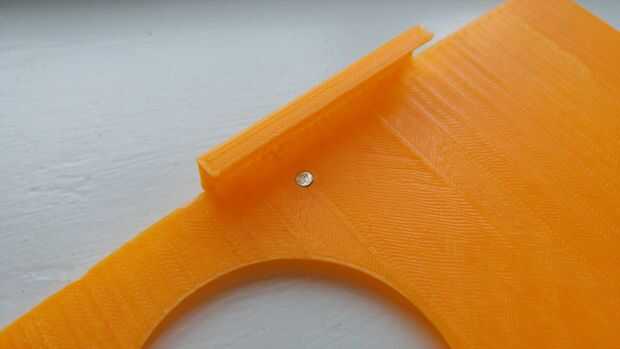

La fotografía muestra un detalle de la pieza terminada con el imán insertado en él.

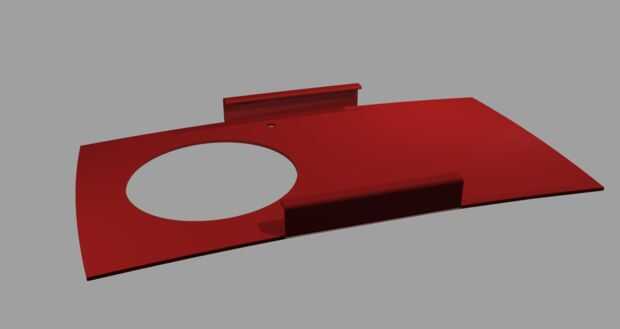

Como se puede ver en la segunda imagen 3D la posición de la impresión 3D de las piezas es diferente que el ejemplo montado de la primera. Más adelante veremos la razón.
