Paso 1:

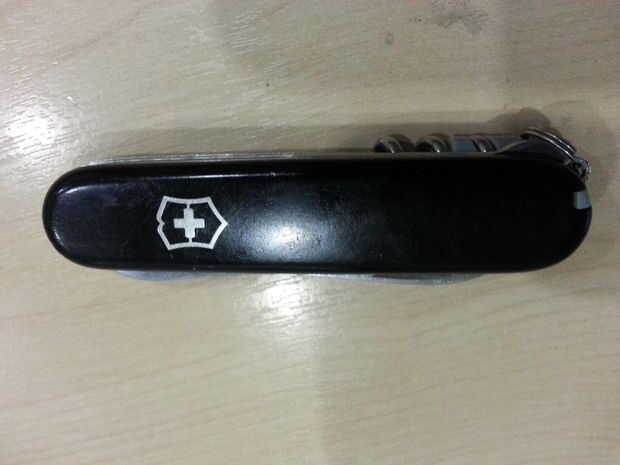

En mi caso, tomé mi confianza Victorinox modelo compacto como el conejillo de Indias para este Instructable. Para aquellos que no estén familiarizados con este modelo tiene un par de características en las escalas que no tienen más modelos de 91mm; específicamente cuenta con almacenamiento para un bolígrafo y un pin de estándar de la costura (ideal para cavar hacia fuera las astillas). Estas escalas se refieren "como plus" escalas y pueden encontrarse en algunos modelos seleccionados 91mm, pero estoy divagando.

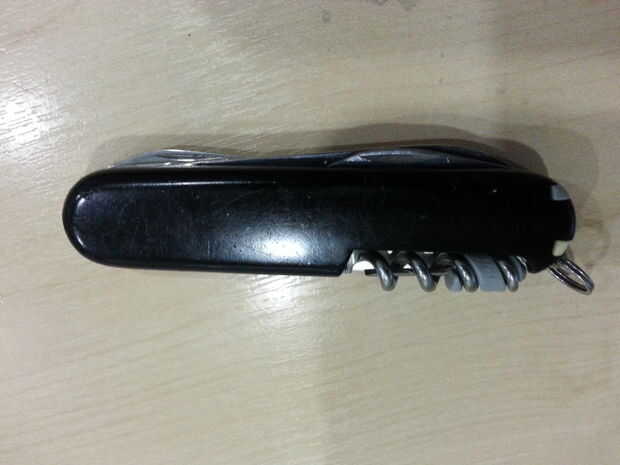

Por lo que procedí a eliminar las escamas con una cuchilla de trabajar entre las escalas y los trazadores de líneas de aluminio con un movimiento oscilante alrededor de los tres puntos principales del remache o los pasadores de latón donde la cuchilla gira en. Con un poco de cuidado, las escalas se pueden quitar sin daño. Por favor tenga cuidado de no cortarse. Recuerde, las escalas son reemplazables pero tus obras de mano con 5 dedos cada uno.

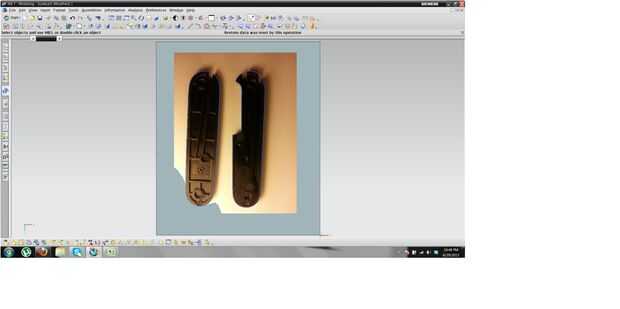

Una vez que las escalas fueron quitadas tomé un conjunto de imágenes del interior superficial de las escalas. Es fundamental que la imagen tenía que ser tan cercano paralelo a las escalas como sea posible. Las imágenes importadas en mi programa de CAD con el ajuste de "verdadero a escala". Con las imágenes de las escalas aparece en la pantalla pude trazar el contorno de las escalas con un comando llamado "Studio Spline" que crea una curva por la serie de puntos que he seleccionado alrededor de la imagen. Más puntos, más suave la curva; pero usted consigue la idea. También trazado las características adicionales de las escalas que incluye el espacio necesario para los remaches, toothpick, pinzas, pluma y el logotipo de "Cruz y escudo".
Una vez que se terminaron todas las curvas, debían ser "escalado" (ningún retruécano previsto) arriba o hacia abajo para que coincida con el tamaño de las escalas originales. Para este paso, me mide la balanza real con mi Verniers y encontraron que eran 3,55" o 90,17 mm de largo. Parecía un poco extraña esta línea de SAK fue referida como 91mm en lugar de 90 mm, pero quién soy yo para juzgar.
Después de generar un perfil del mango pude utilizar el comando "Extrude" para tomar la curva y para sacar un sólido a cualquier grosor quería. En el caso del compacto original, fue 0,15" de espesor.
Agregar las características de espacio libre para los remaches, toothpick, pinzas, pluma y el logotipo de "Cruz y escudo" se logró la misma manera. Trazar las curvas y les sacan pero con el comando booleano "Resta" en lugar del comando "Crear" que utiliza para hacer la base de las escalas.
El titular de la tarjeta microSD se modeló usando técnicas tradicionales de CAD.
