Paso 2: Cableado
El circuito para este proyecto en particular no es complicado. Su un circuito básico de la serie donde el potenciómetro (o resistencia variable) controla la cantidad de corriente que llega hasta el ventilador. Limitando la corriente que controlar la velocidad del ventilador.
Cableado del potenciómetro

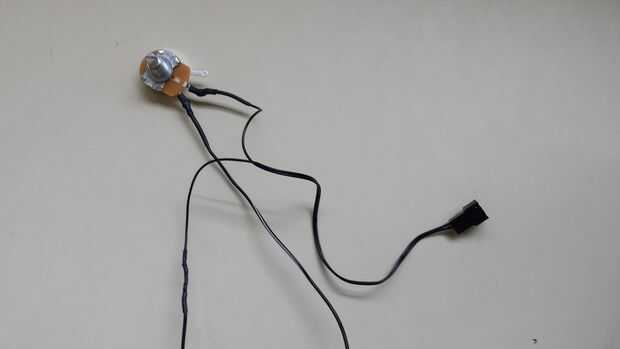

Mirando la foto de arriba, sólo vas a usar dos de los tres polos en el potenciómetro. El hilo de la fuente de alimentación se conectará a cualquiera de los polos del extremo del potenciómetro, y uno de los cables del ventilador se conectará a la mitad.
¡ ADVERTENCIA! -Recomiendo torcer los cables y cinta aislante para temporalmente configurar el circuito para asegurarse de que el circuito funciona de la manera que desea que. Los fanáticos no tienen un plomo caliente por lo que dependiendo de la manera que el circuito del alambre dependerá de en que manera el ventilador gira.
Así que para resumir, el hilo caliente del transformador va en uno de los dos polos externos del potenciómetro mientras un cable del ventilador se adjuntas a la sección intermedia del poste. Una vez todo funciona de la manera que desee, todo en lugar de la soldadura y utilice el tubo termocontraíble. Será necesario soldar el cable restante del transformador al otro cable que viene del ventilador. Esto completa el circuito en serie.
