Paso 3: Modelo refinamiento

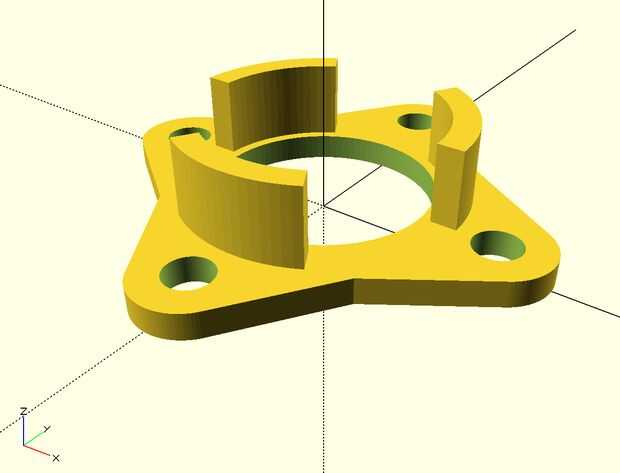

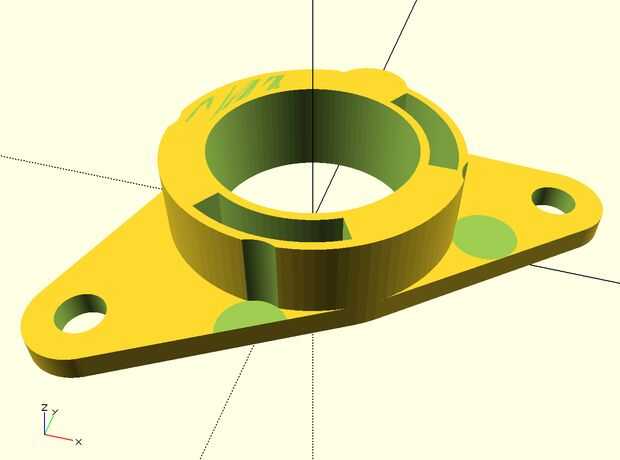

Con el modelo creado, luego para dividirlo en dos partes separadas que se pueden juntar junto con un estilo de mortaja y espiga común refinado. Como tal, ya no necesitaba el filete por apoyo, por lo que el modelo se convirtió en un poco más simple. Cada pieza puede ser volteado para colocación óptima para impresión 3D. Fui capaz de tomar ventaja de funciones reutilización en OpenSCAD a sumar y restar material para crear un montaje bien común. También he añadido varios pequeños ajustes en las secuencias de comandos para permitir un poco de buffer entre los componentes de otra manera, no podrían deslizarse juntos. Incluso con el buffering, que tenía que hacer alguna luz lijado para obtener las dos piezas a unir.

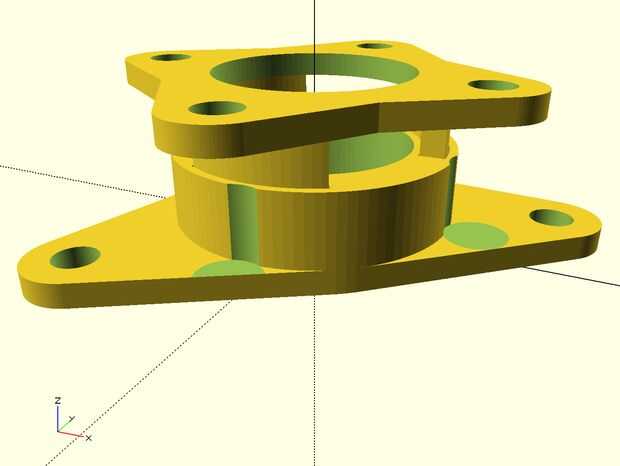

Para representar las piezas individuales para la impresión, simplemente comenté particular método llamadas si quería hacer el montaje completo o cualquier parte, volteadas adecuadamente para impresión 3D. Se necesita iniciar un procesamiento completo en OpenSCAD (no sólo un render rápido) para poder exportar el fichero STL y render a. Una vez que se generan los archivos STL, estaba lista para 3D imprimir mis prototipos.
Se puede ver la versión "V4" del modelo aquí: http://git.io/vLblF
