Paso 9: Montaje del tubo
Montaje del tubo con las piezas 3D:
Ahora que la "cubierta superior", el "LED apoyo" y "Base de la cubierta" listo, es hora de poner a todos juntos.

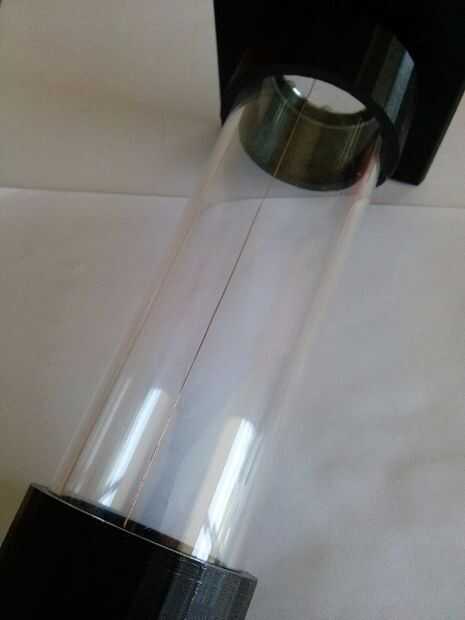

Primero pasan los 2 hilos de cobre esmaltados dentro del tubo de acrílico y cuidadosamente Inserte el tubo en la parte "Cubierta superior", cerrar un extremo de la misma. Esta parte actúa como una tapa para la parte superior de la lámpara.

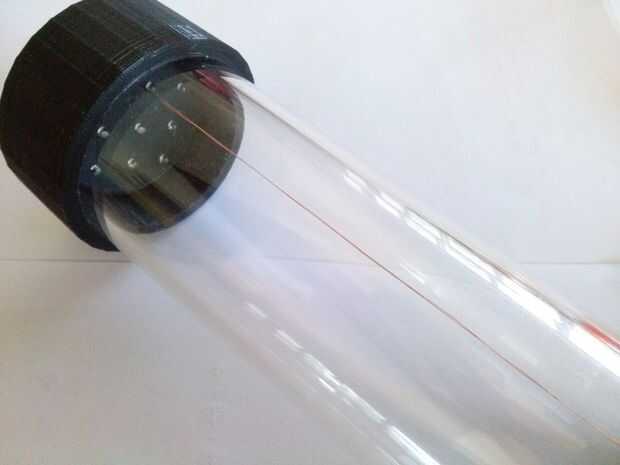

Luego pase el alambre esmaltado 2 dentro del agujero que dejó, en la parte "Base tapa". Encontrar una posición donde los alambres esmaltados permanecer rectos cuando apretado e iniciar el montaje el otro extremo del tubo en la "cubierta de Base". Hacerlo tirando ligeramente de los cables de cobre para mantenerlos tensos. Cuando el tubo esté completamente, presione sobre los cables y mantenerlos en su lugar.
Conexiones:

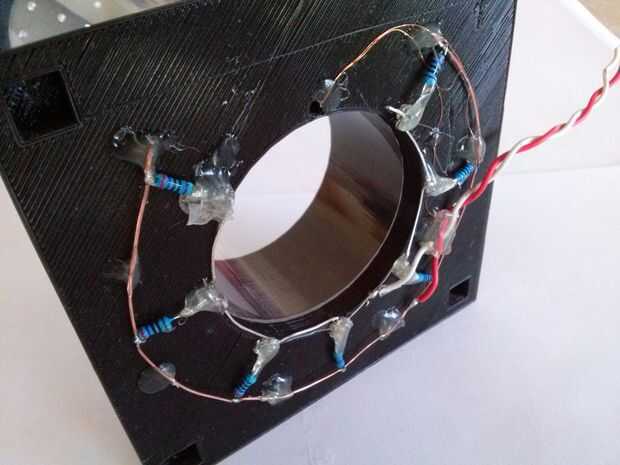

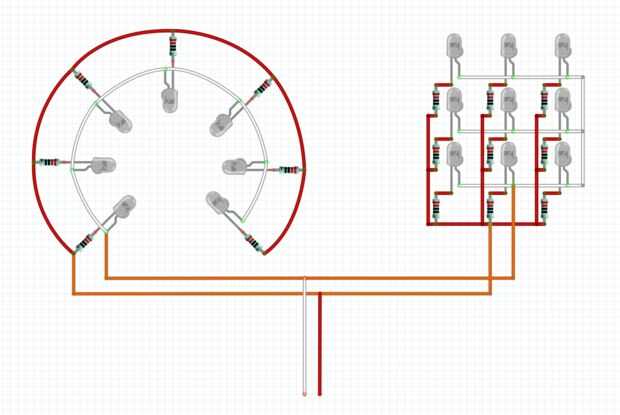

Soldar el alambre de cobre esmaltado positivo al "Cover Base" principal terminal positivo (anillo interno o cables blancos en el esquema) y el alambre de cobre esmaltado negativo de la base principal negativo (anillo externo o cables rojo en el esquema). Si no sabes cuál es cual (puesto que los alambres esmaltados son del mismo color), usted puede siempre prueba con la AC/DC adaptador.
Esto se unirán a los 2 grupos de LEDs (parte superior e inferior) juntos.
Luego, soldar poco de alambre largo alrededor de 25 cm (9,8 in) a la terminal positiva (cable blanco) y otro a la terminal negativa (cable rojo). Estos se utilizarán más adelante para conectar los LEDs al circuito principal.
Finalmente, utilice un poco de pegamento caliente para fijar hasta la pieza 3D.
