Paso 10: Base de cableado

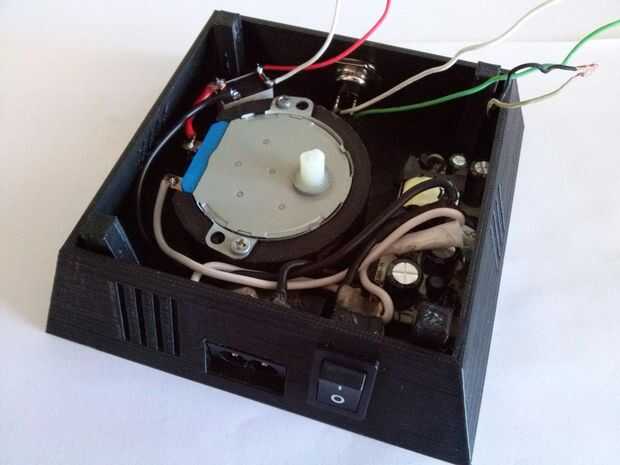

Pasemos a las conexiones de alimentación principal de la base. Previamente nos hemos montado el conector de alimentación, el interruptor y el pulsador en la pieza 3D "Base", ahora vamos a interconectar todo.
Circuito de corriente alterna:
Asegúrese de que tener todo desconectado de la red eléctrica antes de trabajar en este paso.

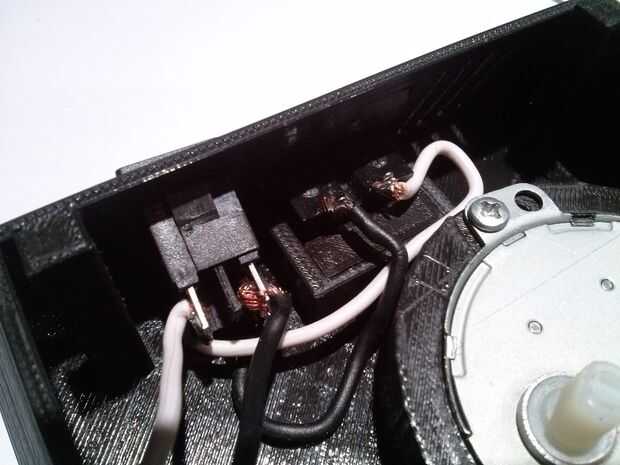

Empezar por el conector de alimentación al interruptor de red con algunos cables de soldadura. Será nuestro interruptor principal ya que va a ser capaz de apagar todo: el microcontrolador, el LED, el motor y el adaptador AC/DC. Utilice pegamento caliente para fijar a la "Base" y para aislar las conexiones que fueron soldadas en sus terminales.
Entonces después del conectar la fase (negro en el esquema) y el neutro (blanco en el esquema) al adaptador viejo previamente preparado. También Conecte un cable entre el terminal de fase y uno de los contactos del relé y luego del contacto de otro relé a uno de los terminales del motor. El otro motor de la terminal se conecta al neutro.

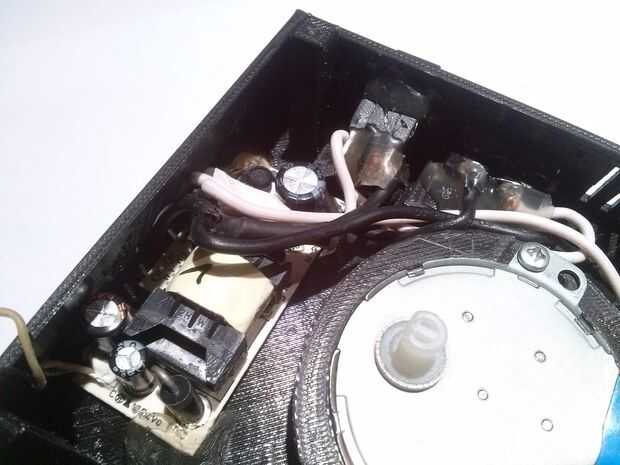

Utilizar tubo termo retráctil tanto como sea posible, que estamos tratando con circuitos que trabajarán con "alta" tensión por lo que es importante garantizar que todo está bien aislado y sin ningún cortocircuito.

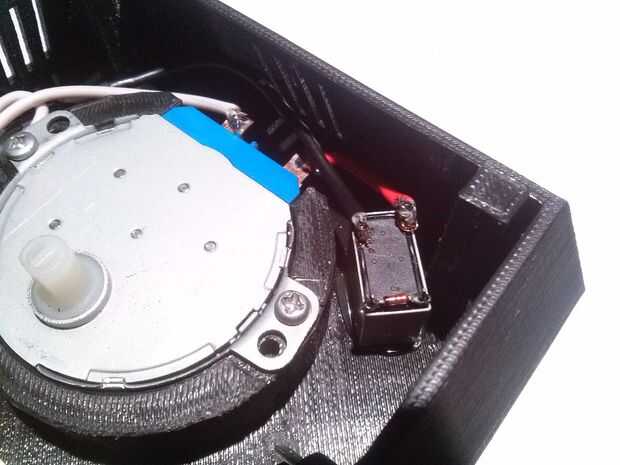

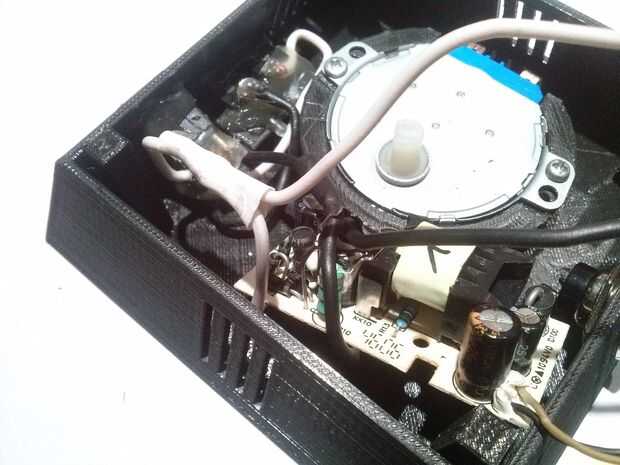

Utilice un poco de pegamento caliente y fijar el AC/DC adaptador hasta superficie de la Base por lo que no ser flojo dentro de la lámpara. Lo mismo para el relé, encontrar un espacio libre para dentro de la base y pégala al revés abajo (bornes hacia arriba).
Circuito de CC:
Comience soldando el diodo a terminales de la bobina del relé. El lado negativo del diodo normalmente está indicado con una línea en el cuerpo del diodo. El diodo se reverso polarizado, lo que significa su terminal negativo será nuestro de positivo del relé y viceversa. También la soldadura de un par de cables al borne positivo (blanco en el esquema) y negativo (rojo en el esquema) del terminal del relé por lo que podemos conectarlos posteriormente al microcontrolador. El diodo se utiliza esta forma para proteger el relé, cuando se corta la energía, la energía almacenada dentro de la bobina genera una corriente que se disipará a través del diodo, evitando daños al circuito.
Soldar un par de cables a terminales de botón (verde y blanco en el esquema). Ya que es un pulsador no tiene ninguna polaridad por lo que es indiferente que uno va donde.

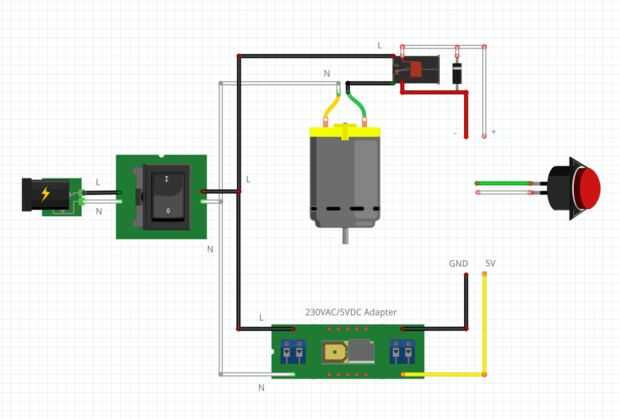

Si tienes alguna duda, sólo tienes que seguir el esquema anterior.
