Paso 12: Conectando Arduino a la Base
Ahora vamos a conectar al minimalista Arduino a Base de la lámpara.
Conexiones:

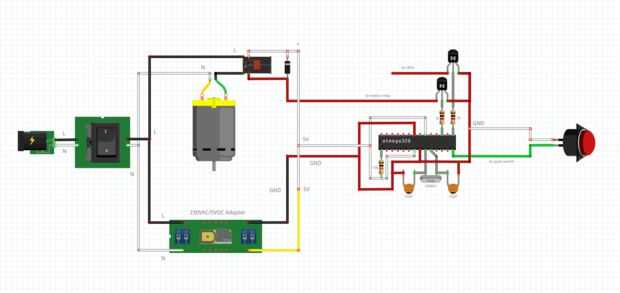

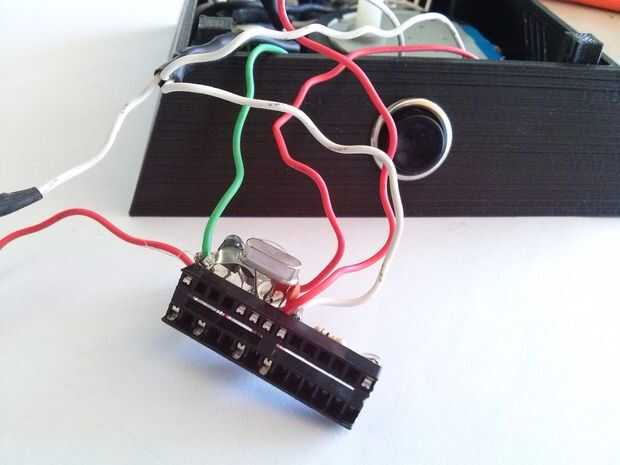

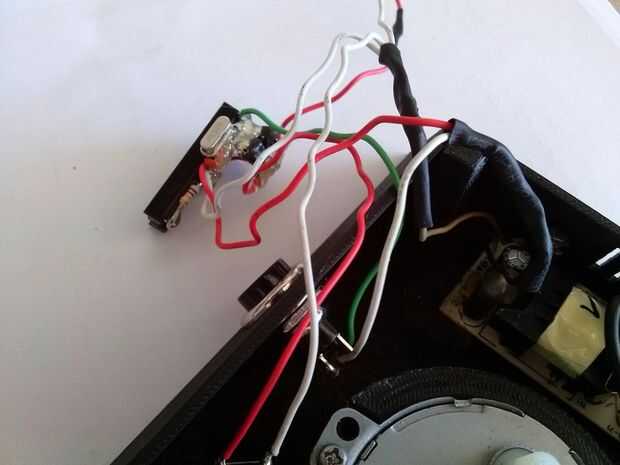

Comience soldando los cables de positivo y negativo de toma de corriente del microcontrolador (blanco y rojo respectivamente) en los cables positivos y negativos del adaptador AC/DC (amarillo y negro respectivamente). Conecte el terminal positivo del relé (cable blanco) también al borne positivo del AC/DC adaptador (cable amarillo).
Luego, conecte uno de los cables del pulsador al pin 14 del zócalo del microcontrolador (cable verde). El otro cable del pulsador (blanco) debe conectarse a la terminal negativa del circuito (los cables rojo o cable negro del adaptador AC/DC).
Finalmente, conecte el terminal negativo del relé en el colector del transistor, que base corresponde al pin 17 del microcontrolador.

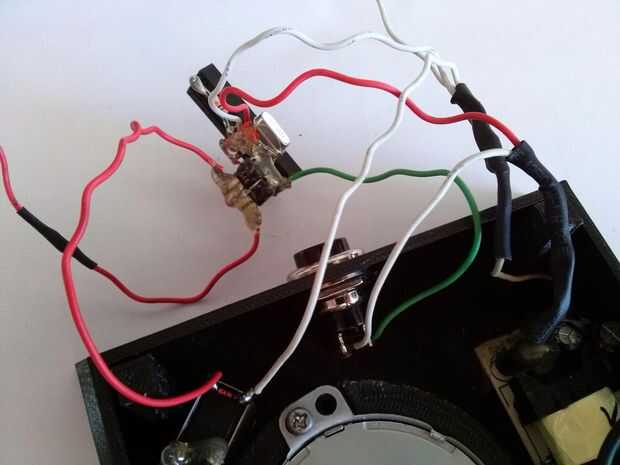

Utilizar termo retráctil para aislar todas las uniones y las conexiones que haces!
