3D impreso ADN lámpara (2 / 16 paso)

Paso 2: Materiales y herramientas

Ahora pasemos a la lista de lo que necesitamos.

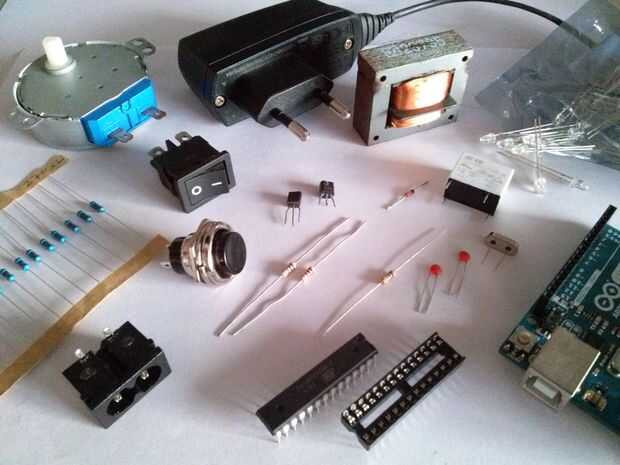

Materiales:

  • 16 x LEDs de UV de 3mm (enlace)
  • Resistencias de 220R x 16 o 270R (enlace)
  • 2 x 1 k resistencias (enlace)
  • 1 x 10 k resistencia (ltinta)

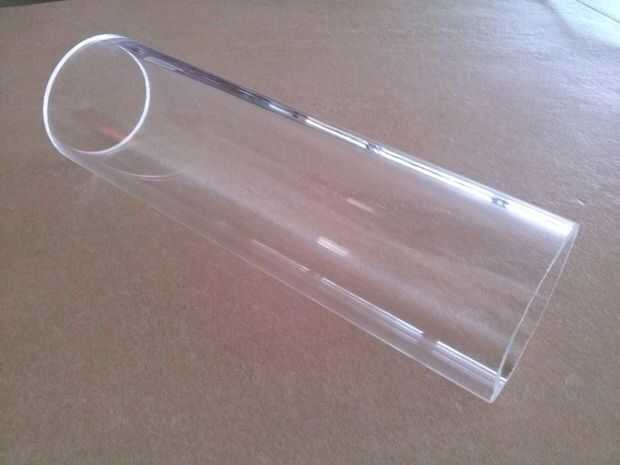

  • 1 x acrílico transparente tubo 60/52 mm (diámetro del diámetro externo/interno) 20 cm (7,9 pulgadas) largo (enlace)
  • 1 x Arduino Uno (link)
  • 1 microcontrolador x ATmega328P (preferiblemente con Arduino Bootloader) (enlace)
  • 1 x 28pin DIP Socket (enlace)
  • 2 x 22pF condensadores de cerámica (enlace)
  • 1 x 16 MHz oscilador (enlace)
  • 2 x NPN transistores (BC548 por ejemplo) (enlace)
  • Relé 1 x 5VDC (enlace)
  • 1 x diodo 1N4001 (enlace)
  • 1 x botón (enlace)
  • 1 x interruptor de alimentación de CA (enlace)
  • 1 x conector de red de CA (entrada de alimentación de IEC320 C8) (enlace)
  • 1 x pequeño 230VAC/5VDC adaptador (o 115VAC/5VDC según donde usted vive) (enlace)
  • 1 x Motor de rotación AC lento (esto se puede salvar de un microondas viejo, de la placa giratoria) (enlace)
  • Alambre de cobre esmaltado (también puede ser rescatado de un viejo transformador o motor)
  • Cables de
  • 2 tornillos de x M3x10 (enlace)
  • Filamento del 3D (si a imprimir las piezas por sí mismo, yo usé negro PLA (link) para la cubierta y el resplandor en el oscuro PLA (link) para la DNA del filamento)
  • Hoja de corcho o una esponja para absorber las vibraciones del motor (enlace)

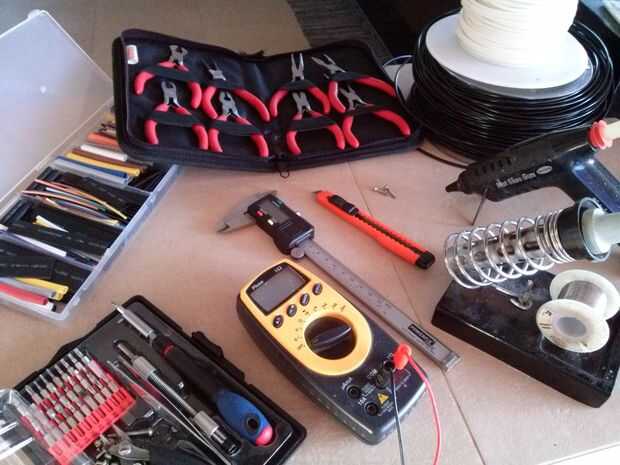

Herramientas:

  • Alicates (enlace)
  • Destornilladores (enlace)
  • Bisturí (o cuchillo) (enlace)
  • Sierra (si es necesario cuando usted a piratería en dispositivos viejos a las partes)
  • Pinza (muy útil para el diseño de las piezas con medidas precisas) (enlace)
  • Multímetro (enlace)
  • Papel de lija (enlace)
  • Tubo termo retráctil (enlace)
  • Soldador (enlace)
  • Pistola de pegamento caliente (enlace)

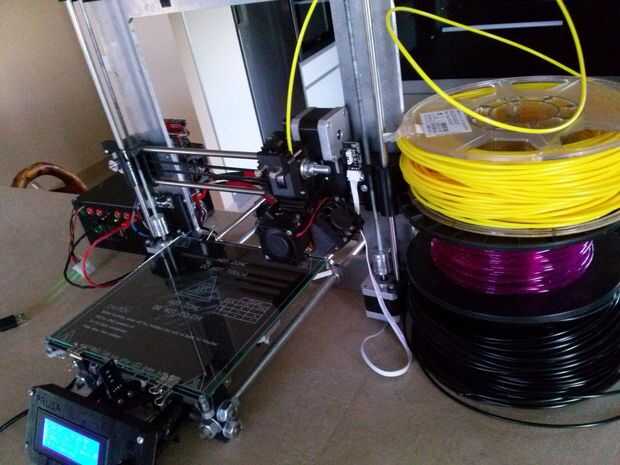

  • Impresora 3D (link) (como alternativa puede utilizar un servicio de impresión 3D como 3D cubos)
  • IDE de Arduino (lo puedes descargar aquí)
  • Marcador negro

Habilidades:

  • Conocimientos básicos de electrónica
  • Conocimientos básicos de soldaduras
