Paso 5: Impresión de piezas 3D
Bien, ahora que ya tenemos el diseño todo averiguado, podemos pasar a la impresión de las piezas. Aquí es como he mencionado antes, usted tiene una impresora 3D (o acceso a uno) o puede utilizar un servicio de impresión 3D como 3D cubos.
- Cubos 3D le permite encontrar impresoras 3D en su área. Muestra cómo muchas impresoras están disponibles y qué opciones tienen en cuanto a materiales, colores, etc.. Luego puede arreglar la entrega de sus impresiones directamente a usted o establecer una reunión con la impresora para una recogida local. Lo que esto significa es que te hacen la impresión de a un precio determinado, dependiendo de varias cosas como el tamaño/peso de la parte o el monto del filamento utilizado, el tipo de material que usted eligió, entre otros.

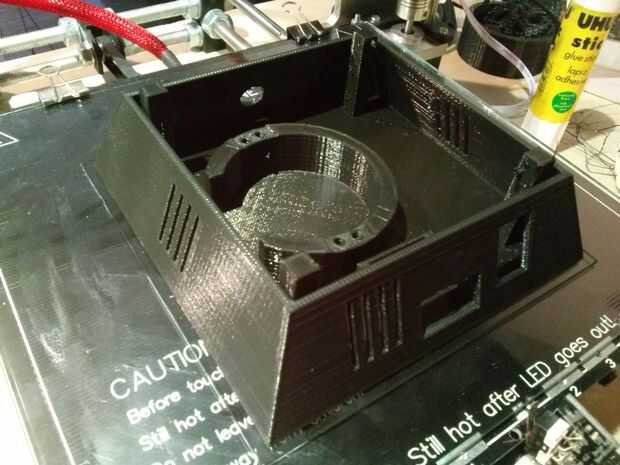

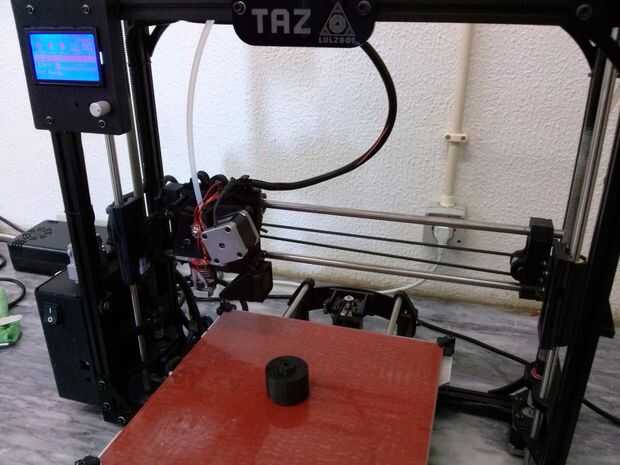

- Alternativamente si usted tiene acceso a una impresora 3D, puede imprimir las piezas usted mismo. Personalmente, yo hace poco hice una impresora 3D, un Prusa I3 con algunas mejoras, que va a utilizar para este paso. Sin embargo hay un montón de piezas 3D en este proyecto y que van a tomar un tiempo para imprimir así, para acelerar el proceso de impresión, también utilicé una impresora 3D LulzBot TAZ4 de eLab Hackerspace, para imprimir más cosas al mismo tiempo y reducir mi tiempo de espera.
Datos de impresión:
OK, he utilizado para la mayoría de las piezas de la lámpara filamento negro PLA. Elegí negra porque generalmente es un color que va bien con todo, y resulta en un aspecto más tecnológico. También usé blanco resplandor en el filamento oscuro del PLA de la hélice del ADN, que hace lo más bajo la luz ultravioleta y de curso da un resplandor verde agradable cuando está oscuro.

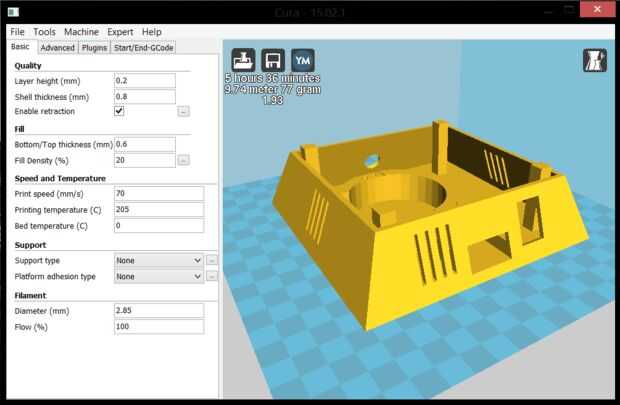

Usé la Cura para mi software de la máquina de cortar. La configuración de impresión era bastante normal, ya que esto fue un prototipo que opté por una calidad media, 20% relleno, 0.2 mm de altura de la capa y una velocidad de 50 a 70 mm/s. Mi tamaño de boquilla de Prusa I3 es de 0,4 mm y el tamaño de la boquilla LulzBot TAZ 4 es de 0,35 mm.

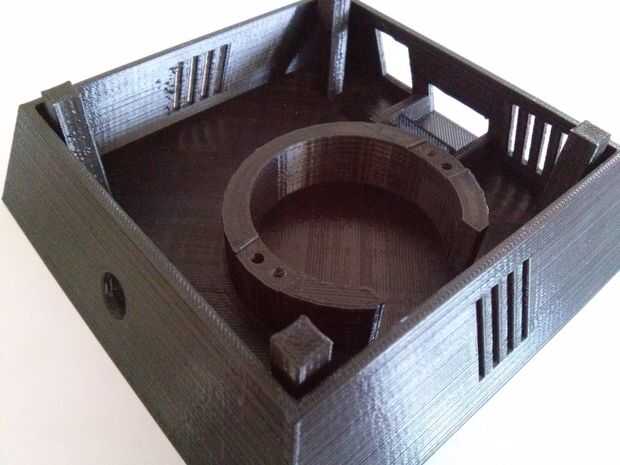

Algunas piezas son muy fáciles de imprimir, más específicamente la "Base", "la cubierta de la Base" y el "soporte de LEDs Top". Tienen ningunos pedacitos difíciles y por lo tanto es bastante sencillos.
Las otras partes sin embargo requieren un poco más atención:

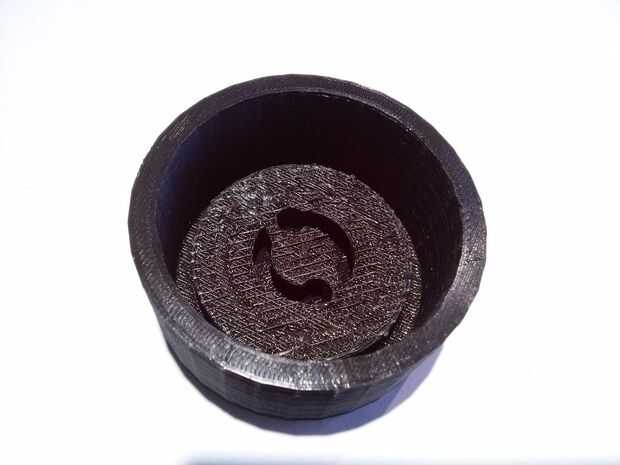

- La "cubierta superior" tiene una parte hueca en el interior, que lo requiere para ser impreso con el apoyo de su posición normal. Por el apoyo he utilizado líneas como el tipo de estructura, relleno de 15%, 5 mm X Y distancia y distancia de 0.4m m Z (se nota las marcas de asistencia en la respectiva foto de arriba).

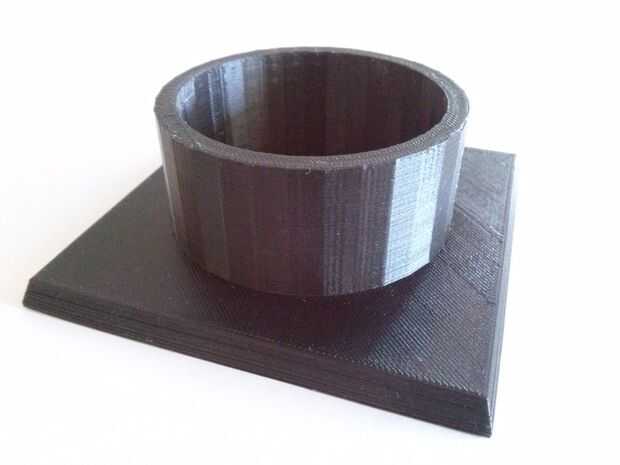

- «Rotary Base», imprimí boca abajo (como en la imagen), pero requiere apoyo así puesto que tiene un agujero para la base de la DNA en. Utilicé la misma configuración que el anterior.

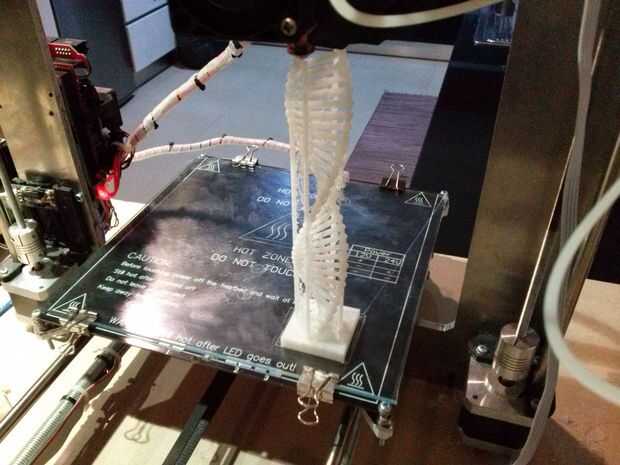

- Finalmente la "hélice de ADN". Es probablemente la parte más delicada ya que es muy frágil, tiene numerosos puentes y requiere una gran cantidad de retracciones durante el proceso de impresión. He diseñado con 4 columnas de soporte vertical (ya en el modelo 3D). Esta parte debe imprimirse tan resistente como sea posible, así que incrementé la cáscara grueso y superior e inferior las capas.
Tiempo de impresión:
Por supuesto esto depende mucho de la configuración que elija para la impresión, pero aquí es una idea aproximada de cuánto tiempo se tarda en imprimir cada parte según la configuración que usé:
- Base: menos de 6 horas
- La base de funda: alrededor de 2 horas y una media
- Base giratoria: Cerca de 1 hora (necesita ayuda)
- Filamento de la DNA: Aproximadamente 2 horas
- Cubierta superior: También alrededor de 2 horas (necesita ayuda)

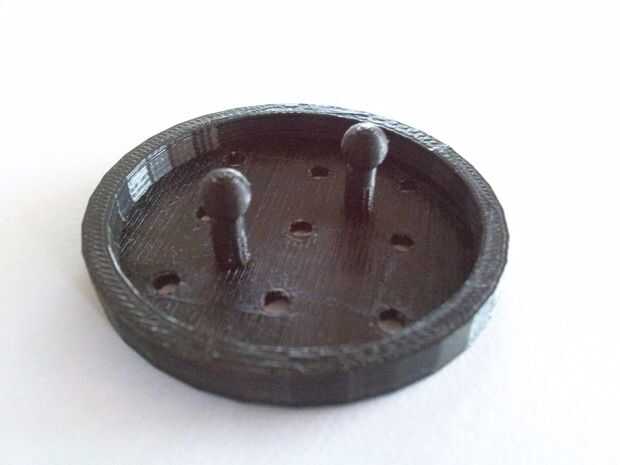

- Soporte superior de LEDs: 30 minutos
Resultados:
Las impresiones salieron muy bonita. 3 los más fácil estaban listos para su uso pero los otros tenían todavía la ayuda a quitarse. Después de una buena limpieza con un bisturí y unas pinzas pequeñas, el material de apoyo se había ido. Para la hebra de ADN esto debe hacerse con mucho cuidado. Corte las columnas de apoyo podría forzar la estructura del ADN y romperla, así que tuve más éxito por la fusión con la pistola de pegamento caliente de metal cabeza y removiendo el resto con el bisturí de manera. Porque el ADN tiene un montón de retracciones y puentes, podría terminar teniendo un montón de tendido (como se puede ver en las fotos de arriba), sin embargo esto también se pueden quitar con bisturí.
