Paso 7: Cableado el LED superior
Vamos a empezar con la electrónica.
Consideraciones:
De ahora en adelante, yo voy subiendo los esquemas a su paso respectivo, junto con las fotos de los montajes. También cabe mencionar que utilicé los colores de los cables que tenía disponible para mí, así que no sigo ninguna norma de diseño particular. Realidad para la mayoría de mis esquemas, en las partes DC he utilizado blanco positivo y rojo para el negativo. En partes de AC he utilizado sobre todo negro para fase y blanco para el neutro. Pero en caso de duda, a confirmar con los esquemas de cada paso. He utilizado Fritzing para diseñar los esquemas.
Montaje de los LEDs:

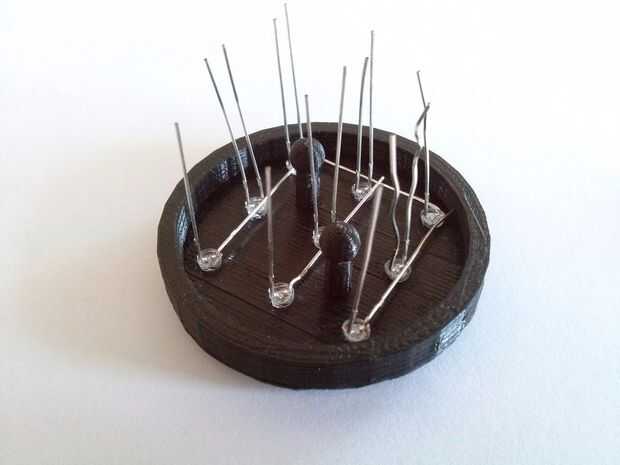

Aquí comencé instalando 9 LEDs en la parte de "Soporte de LEDs Top" y sus ánodos de soldadura juntos (terminal - más plomo positivo). Esto será el final positivo (cable blanco en el esquema).
Entonces había soldado una resistencia 270R (o 220R) a cada uno de sus cátodos (polo negativo - cable más corto). El otro extremo de cada resistencia se sueldan juntos, creando el extremo negativo de este grupo (cable rojo en el esquema).

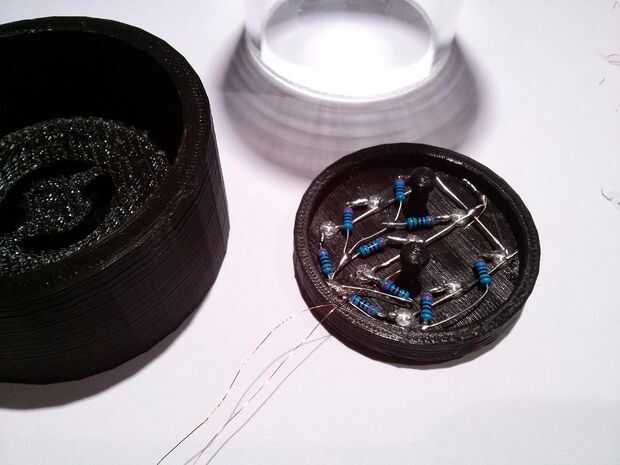

Finalmente soldado un trozo de 25 cm (9,8 pulgadas) de alambre de cobre esmaltado (previamente extraído de un viejo transformador) a los 2 terminales principales (los cables naranja en el esquema). No te olvides de quitar el barniz del extremo del alambre de cobre esmaltado antes de soldarlo, de lo contrario no hará una buena conexión eléctrica. Puede utilizar papel de lija para esto.
Asegúrese de que todo (resistencias, conductores de LED, alambres) permanecer plana, cerca de la superficie de la pieza y no más arriba que la frontera de la parte 3D, porque esta parte se instalarán cerca de la parte "Cubierta superior".
Conectar las piezas 3D:

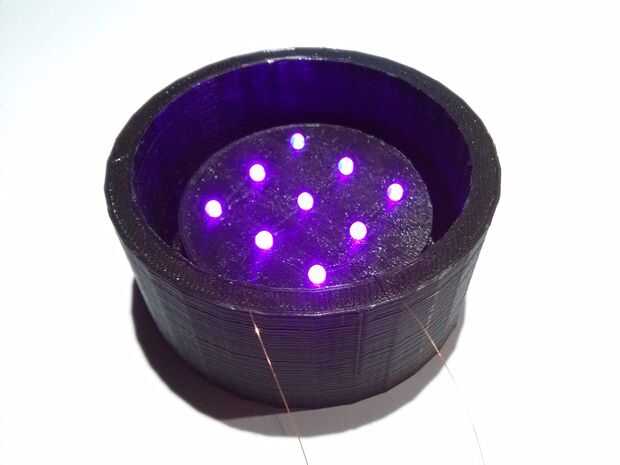

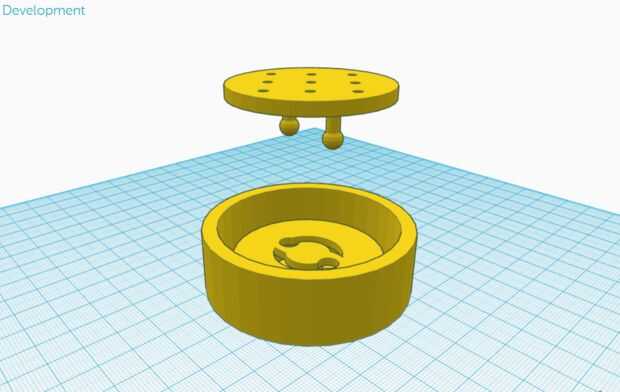

Ahora forma la parte de "Soporte de LEDs Top" con los LEDs en la parte "Cubierta superior". Primero trata de encajar las 2 esferas en sus respectivos agujeros y luego gire la pieza hacia la derecha a juntos. Deje que el otro extremos de los alambres esmaltados 2 fuera así que nos podemos conectar posteriormente a la base.
Podemos utilizar estos 2 cables de cobre para probar si todo está trabajando hasta ahora, sólo tiene que conectar el terminal positivo de una fuente de 5VDC (desde el adaptador AC/DC por ejemplo) y el terminal negativo a masa.
Este será el grupo de LEDs de la tapa que más adelante se conectará con la Base cubierta de LEDs.
