Paso 2: Paso con SketchUp
1. Ejecute el SkepchUp en su computadora.

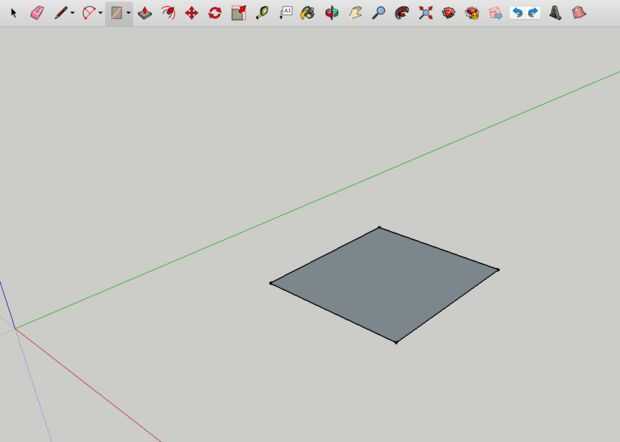

2. elegir la Plaza de la barra superior de herramientas y dibujar un cuadrado sobre la superficie verde.

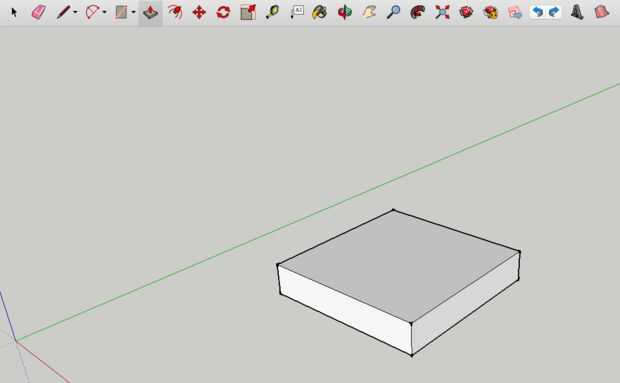

3. elegir la herramienta Push-Pull en el menú superior, presione en la parte superior de la Plaza hizo y hacerlo la altura deseada a base de su peón a ser.

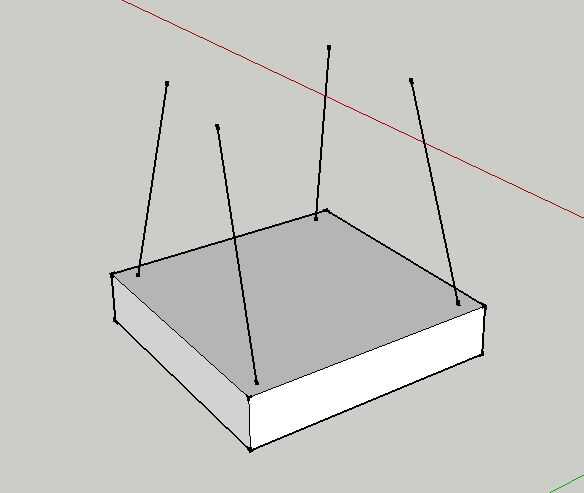

4. dibuja 4 líneas, una en cada borde de la Plaza (no directamente en el borde), usando la herramienta lápiz. No tienen que ser perfectos, pero asegúrese de que todas las líneas tienen el mismo tamaño. Usted puede incluso copia y pasado una línea varias veces.

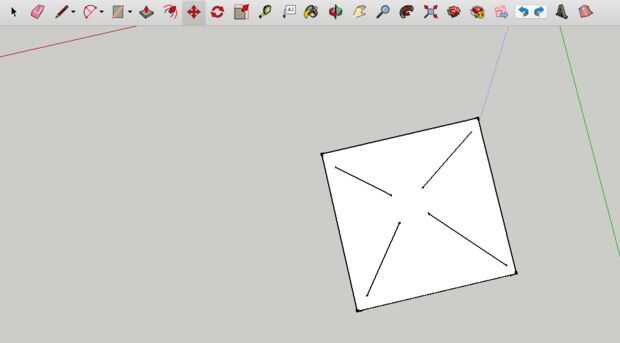

5. Gire la cámara para hacer frente a la Plaza de arriba usando la herramienta de la órbita. Luego, dibujar un cuadrado pequeño imaginario en medio de su gran plaza y mover sus líneas de manera que todas las cuatro terminales de las líneas de los cuatro bordes de la Plaza. Para ello, puede utilizar la herramienta mover, luego agarra el extremo de la línea y llevarlo donde quieras (esto es probablemente la parte más difícil).

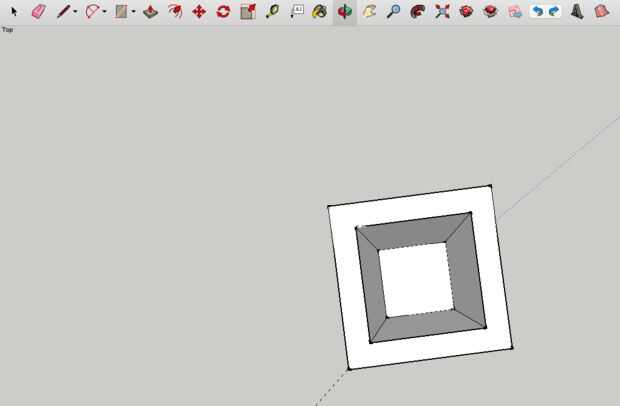

6. usando la herramienta lápiz Conecte los extremos de las líneas, para hacer dos cuadrados.

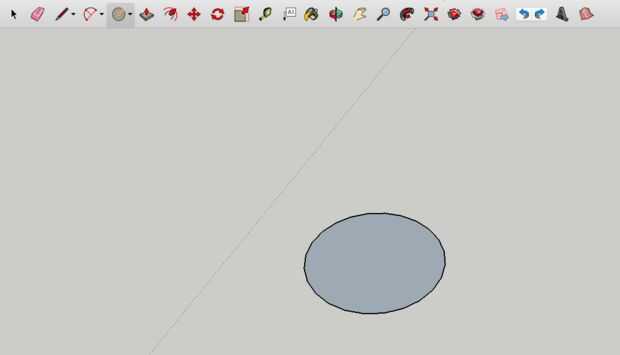

7. dejar a un lado esta cifra y hacer un círculo, haga clic en la flecha situada junto a la herramienta de cuadrado y círculo en su lugar.

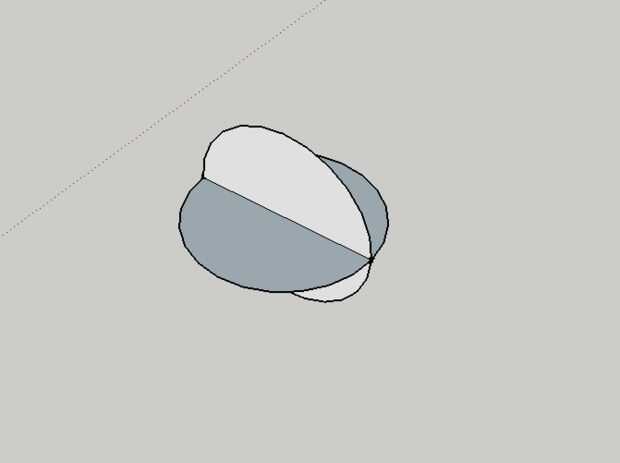

8. usando la herramienta orbitar, girar a su vista, tal ves el círculo casi como la superficie lisa. Luego tomar la herramienta de círculo otra vez y colocar en el centro del círculo (Sketchup te mostrará dónde está el centro) y a continuación, dibujar el círculo hasta llegar a los extremos. Tendrás dos círculos uno encima del otro como la segunda vez que fue vista desde un ángulo diferente.
9. dibujar la línea en uno de los puntos donde se unen dos círculos (SketchUp automáticamente extraerá en el otro también).

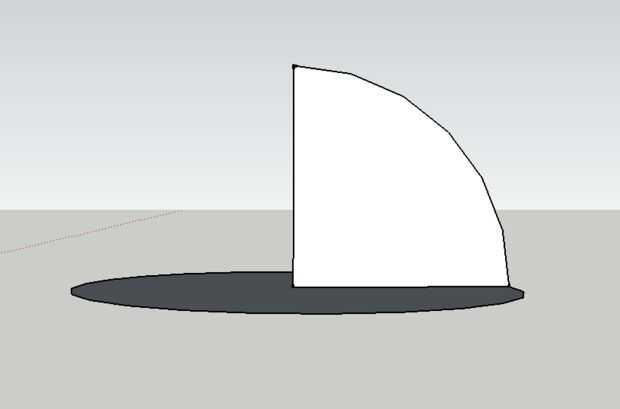

10. eliminar la parte inferior del círculo vertical con la herramienta Borrador y trazar una línea desde el centro del círculo al punto medio del círculo medio. Luego, eliminar en la mitad de su semicírculo, para que se queden con un círculo de 1/4.

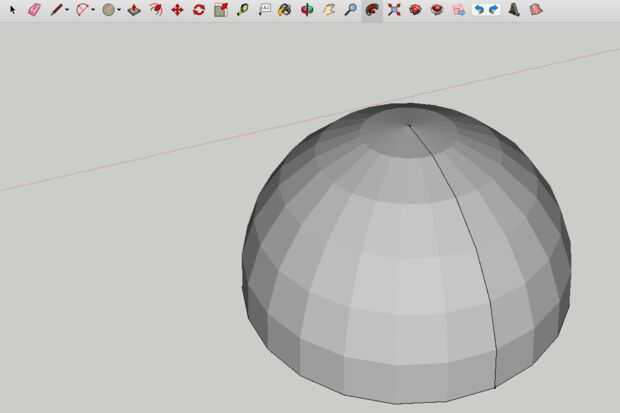

11. ahora, vamos a seguirme usar herramienta, que puede que no tenga en su barra de herramientas. Esa es la razón por la cual usted debe ir a herramientas---Sígueme. El círculo de 1/4 es casi directamente delante de usted y haga click en uno de los dos lados del círculo con me sigan herramienta fijar el ángulo de la visión. A continuación, arrástrelo hasta el extremo (es también donde empezaste).
12. Si usted realmente quiere hacer la cabeza de su peón más gruesa que esto, que usted debe descargar el plugin para SketchUp, llamado "conjunto Push/Pull", que le empuje y tire las superficies curvadas. Para ello, en primer lugar, descargar las "Extensiones" para Sketchup. Luego, después de descargar y configurar las extensiones, tienes que descargar "LibFredo 6" desde este enlace. Si tienes algún problema con la descarga, esta página puede ayudarle. Finalmente, después de tener estos, estás listo para instalar "conjunto Push/Pull" (haga seguro para lanzarlo).
13. luego, seleccione la superficie del medio círculo ir a herramientas---JointPushPull---conjunto Push Pull, luego realizar la figura más gruesa, y pulse enter después de tener el tamaño que quería.

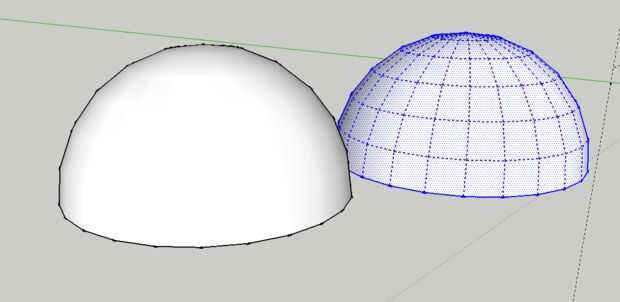

14. a continuación, asegúrese de seleccionar el semicírculo entero usando la herramienta "Seleccionar" y simplemente copiar y pegar al lado del original.

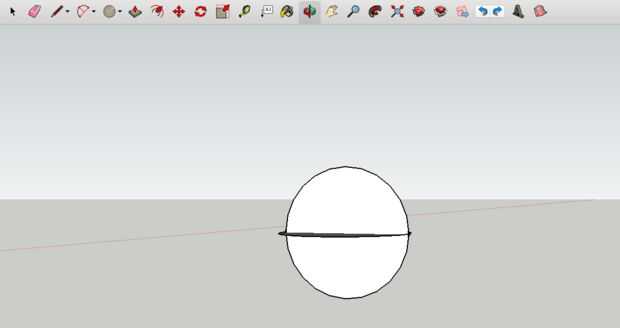

15., eligió a una de las mitades y luego darle la vuelta en 180 grados, yendo a click derecho---tirón a lo largo---dirección azul.

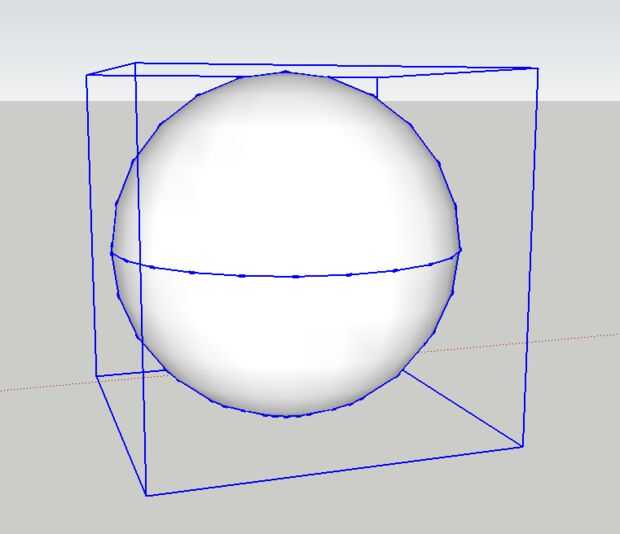

16. entonces, utilizando la herramienta "Mover", seleccione la mitad y ponerlo en arriba/abajo de la otra, para obtener un círculo, que va a servir como la cabeza del peón. Ahora, todavía no tenemos un círculo, estas son sólo dos óvalos uno encima del otro... Para realmente "pegar", seleccionar con la herramienta "Seleccionar", vaya a editar---hacer un componente y listo.

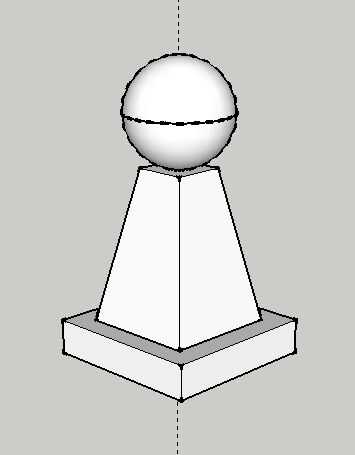

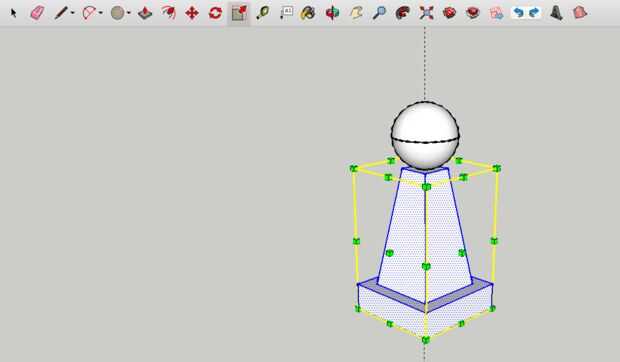

17. y para el trabajo de Sketchup, sólo queda poner el círculo sobre las demás partes del peón con la herramienta "Mover". Más adelante, si desea hacer que el cuerpo del peón más corto o más largo, debe simplemente elegir y construir usando la herramienta "Escala".

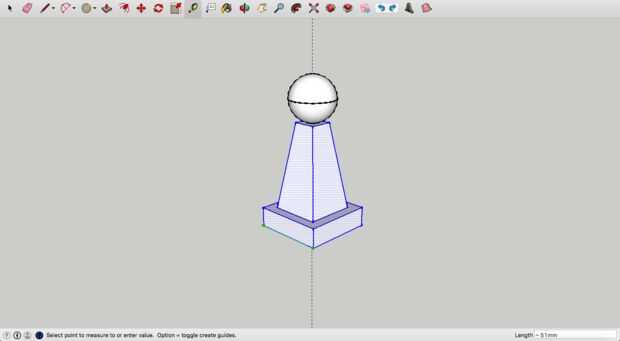

18. no se olvide de asegurarse de que el peón tiene el tamaño que desee que sea en formato impreso. Para esto, use la herramienta "Cinta métrica" y la longitud en el cuadro siguiente. Cuando esté seguro de que la figura se ve perfecta, vaya exportación de archivos---STL exportación---, y usted puede pasar al siguiente paso!
