3D impreso alimentador de mascotas automático (1 / 7 paso)

Paso 1: piezas impresas 3D

1. Se reúnen que todos los 3D impresión piezas. El archivo zip siguiente contiene todas las piezas necesarias para impresión 3D este proyecto.
2. Parte de la carcasa:
   • La pantalla de 4 dígitos 7 segmentos debería caber estrechamente en el orificio frontal de la (he hecho dos veces este proyecto: Esto funcionó a la perfección mi primera impresión, pero necesitaba utilizar una Dremel para ensanchar el orificio la segunda vez lo imprimí).

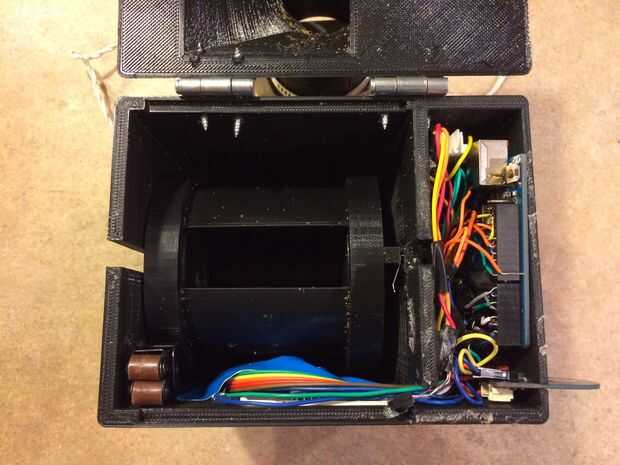

3. Cilindros y tapas:
   • Coloque 1 tapa a un lado del cilindro.
   • Coloque el Cap 2 al otro lado, asegurándose de que la muesca que sobresale está en consonancia con la apertura del cilindro.
   • Deslice el cilindro completamente montado en la cubierta con la muesca en el lado del compartimiento de arduino.
   • Una vez en el cilindro, puede deslizar el interruptor de palanca en la ranura de la carcasa del inter para que cuando el cilindro gira, la muesca de la tapa activará el interruptor. Tenga en cuenta que al mirar la caja de la izquierda, el cilindro gire hacia la derecha, tan orientados el interruptor de palanca.

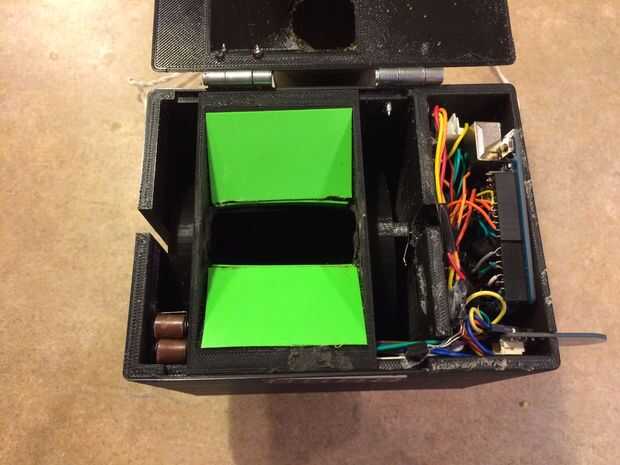

4. Embudo interno:
   • Usando el tablero de corte barato, corte dos cuadrados para encajar en la parte superior este embudo (esto crea un servicio resbaladizo para el alimento caiga en el cilindro.
5. Embudo superior:
   • Alinee el embudo superior con la que cubre el compartimento de Arduino de la caja de fondo sólido.
   • Con dos bisagras, alinearlos de forma que la parte superior será capaz de abrir
   • Perforar agujeros utilizando la Dremel y luego fije las bisagras con tornillos.
   • Tome un rodillo del tacto seguro y utilizando la Dremel, cortar parte del metal de modo que puede caber en la pared izquierda frontal de la carcasa sin interferir con el cilindro.
   • Fije el cierre correspondiente a la parte inferior de la tapa y enrosque, por lo que mantendrá la tapa firmemente cerrada
6. Embudo de la parte inferior:
   • Para mayor comodidad, cambialo a un lado por ahora. Será más fácil trabajar con una cuadrado inferior y acceso a la abertura de la parte inferior del embudo interno.
