Paso 4: Crear el conector macho
El siguiente es un poco más complicado, pero aún muy sencilla en el gran esquema de cosas.
Es necesario crear un conector macho que encajará con el conector hembra de la flor que vamos a crear más adelante en el tutorial.
Recomiendo usar una forma de hexágono como se imprime bastante bien y evitará cualquier movimiento de giro. Para crear un prisma hexagonal siga los pasos siguientes de la barra lateral:
Geométrica > prisma Hexagonal
Arrástrelo el espacio de trabajo, fuera de la pista. Usted encontrará que hay no hay medidas, por lo que necesitarás arrastrar en un ayudante de regla. Para hacer esto, hacer lo mismo como lo hizo con el prisma hexagonal, pero en su lugar al:
Auxiliares > regla
Una vez que se arrastra en el área de trabajo debe ver algunas medidas - son en mm por defecto.

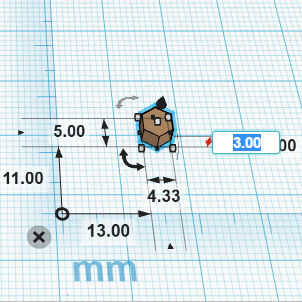

Las medidas por defecto de esta forma son: 20 x 17.32 x 20 alto. Usted necesitará cambiar a: 5,77 x 5 x 2,5 de alto.

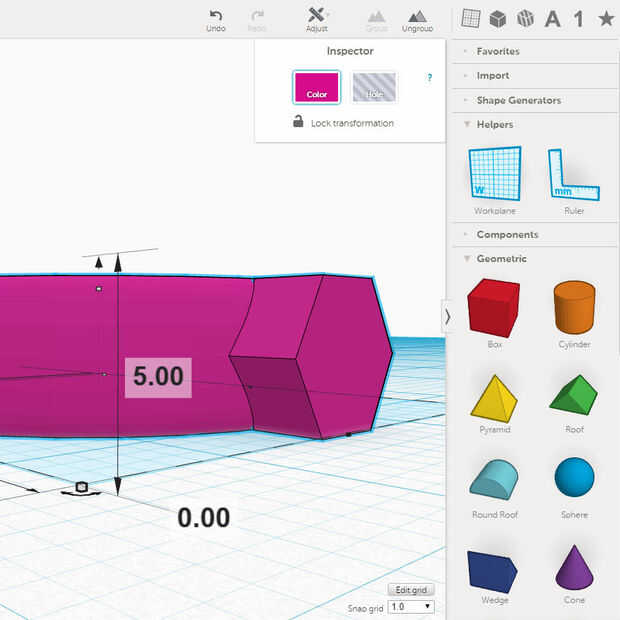

Continuación debe girar el modelo para que el lado de 5mm de prisma hexagonal está parado verticalmente con un borde plano en la parte inferior. Esto empuje debajo del suelo, así, modificar la distancia vertical de un número menos 0.
Has girado necesita alinear con el anillo y luego pasar lo suficientemente cerca para que el prisma hexagonal está incrustado dentro del ring (no debe haber espacios entre el anillo y el prisma hexagonal, ni si el prisma se sobresale en el interior del anillo).
Finalmente usted puede cambiar el nombre de su diseño va a:
Menú > diseño > propiedades
Esta es una mitad del anillo va a imprimir, por lo que lo llamaría algo así como "Ring – Base" (pero eso lo dejaré a usted). No olvides guardar los cambios.
